Hat vielleicht der "Endschalter" unten rechts im Schaltbild was damit zu tun? Wie es scheint schließt dieser die Erregerwicklung kurz, wodurch ja die Stromerzeugung sofort unterbrochen wird. Ist dieser Schalter erkennbar? Oder gibt es vielleicht einen Fliehkraftmechanismus der verhindert dass bei Unterdrehzahl Strom erzeugt wird?

Hallo
Gute Überlegung.
Aber der genannte Endschalter ist eine Sicherheitseinrichtung.
Wenn der Deckel des Schaltkastens geöffnet wird wird der Generator stromlos geschaltet.
Der Schalter ist auch sichtbar am Rand des Kastens verschraubt.
Grüße Christoph

Hallo Christoph,
ich melde mich noch mal. Ich glaube immer noch, daß die Schraube zum Verstellen der Schleifkohlen (Bürsten) ist. Die Kohlen sind bestimmt an einem Ring befestigt, den man im Gehäuse etwas verdrehen kann. Das kann man leicht sehen, wenn man die Wartungsöffnung für die Kohlen öffnet. Das sind die Bleche mit den Lüftungsschlitzen neben der Schraube.
Wenn du sagst, das ist nicht so, dann zeige doch mal, wie es sonst ist.
Viele Grüße
Ingo

Hallo Ingo

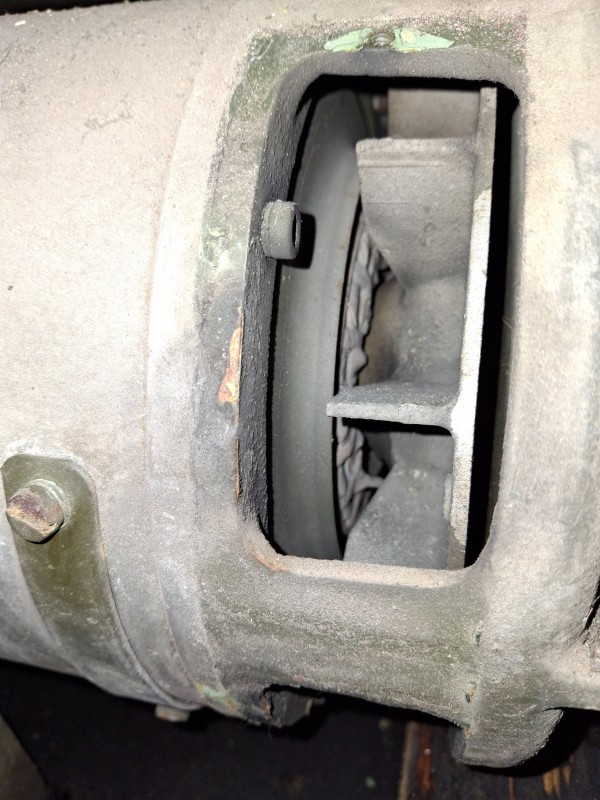

Hab heute mal Bilder gemacht.
Hoffe man kann das Wesentliche erkennen.
Das vordere Gitter denk ich ist nur für die Belüftung des Generators. Jedenfalls kann ich nicht mehr erkennen.
Hinter dem Hinteren sind die Schleifringe welche aber alle am Lagerschild fest verschraubt sind und nicht verstellbar sind Grüße Christoph

Hallo,
gut, du hast Recht. Ich kenne das von meinen Generatoren her nur so, dass die Kohlen für den Gleichstromgenerator etwas verstellbar sind. Ich habe da aber nie dran rumgestellt, daher weiss ich nicht, was das bewirkt.

Zum Thema Vaupel: Ich habe hier ein kleines 230V 1KW Aggregat von denen. Das habe ich mal ganz billig bei einem Garagen-Verkauf gefunden. Meine Anfrage bei Vaupel wurde auch beantwortet: "Wir haben ganz sicher niemals ein so kleines Aggreat gebaut." Dann muß das Vaupel Firmenschild wohl eine Fälschung sein.

Viele Grüße
Ingo

Hallo, die Verstellung dient zur Einstellung der Kommutierung. Einstellung erfolgt bei konstanter Drehzahl auf Gleichspannungsmaximum. Natürlich extern angetrieben , sonst greift der Drehzahlregler des Motors ein. Die Einstellung wird sicher bei der Herstellung des Generators schon mal erfolgt sein, deshalb würde ich mich auf den weißen Strich verlassen, oder selber mal testen um die ganze Sache zu verstehen.
Grüße, Jens

Hallo
Super
Jetzt ist wenigstens klar was eine Verstellung bewirkt
Könnte es sein, dass die Verstellschraube nicht die Schleifkohlen sondern den Stator verstellt

Nochmal zum besseren Verständnis
Die Kommutierung wird bei gleichbleibender Drehzahl eingestellt bis am Gleichstromausgang die maximale Spannung ansteht
Grüße Christoph

Genau so ist das. Und verstellt wird natürlich der "Bürstenhalter" der Stator bleibt wo er ist

Ich hab ne andere Theorie:
Mit der Schraube verstellt man ein Eisenstück, was die Erregerpole mehr oder weniger verbindet.
Damit wird die Selbtreglung abgeglichen, ich würde das auch wieder auf den Strich stellen.
