In der Bucht -was ist das?
Verfasst: Mi 12. Dez 2012, 10:36
von BUMI
http://www.ebay.de/itm/ANTIKE-DREHBANK- ... 2a2702c2c4
Moin, das fand ich gerade. Es ist keine Drehbank - weiß jemand, was das ist?
Gruß, Burgfried
Re: In der Bucht -was ist das?
Verfasst: Do 13. Dez 2012, 12:15
von Langhuber
Hallo Burgfried,
das müsste eine Zentriermaschine sein.
Mit dem Teil bohrt man vor der Bearbeitung auf der Drehmaschine in lange dünne Wellen die Zentrierbohrung für die mitlaufende Spitze am Reitstock, wenn das Teil zu "lapprig" ist um eine Zentrierbohrung mit einseitiger Spannung im Backernfutter zu Bohren.
Deshalb auch die Prismenbacken auf dem Bettschlitten um zentrisch zu spannen.
Schönes Teil und mal gar nicht weit weg von mir - könnte man fast schwach werden.
Gruss Philipp
Re: In der Bucht -was ist das?
Verfasst: Do 13. Dez 2012, 15:56
von BUMI
Hallo Philipp, auf dem 3. Bild kann man sehen, dass die Bohrspindel schwenkbar ist - wozu wäre das gut beim Zentrieren? Hubzapfen drehen? Gruß, burgfried
Re: In der Bucht -was ist das?
Verfasst: Fr 25. Jan 2013, 23:06
von Langhuber
Hallo Burgfried,
ist jetz schon eine Weile her, dass ich geschrieben habe, dass ich das Teil für eine Zentriermaschine halte und konnte dir leider auf deine Frage, was die schwenkbare Bohrspindel soll, keine Antwort geben.
Ich habe heute mal wieder ein bisschen in meinem Fundus gestöbert - et voilà.

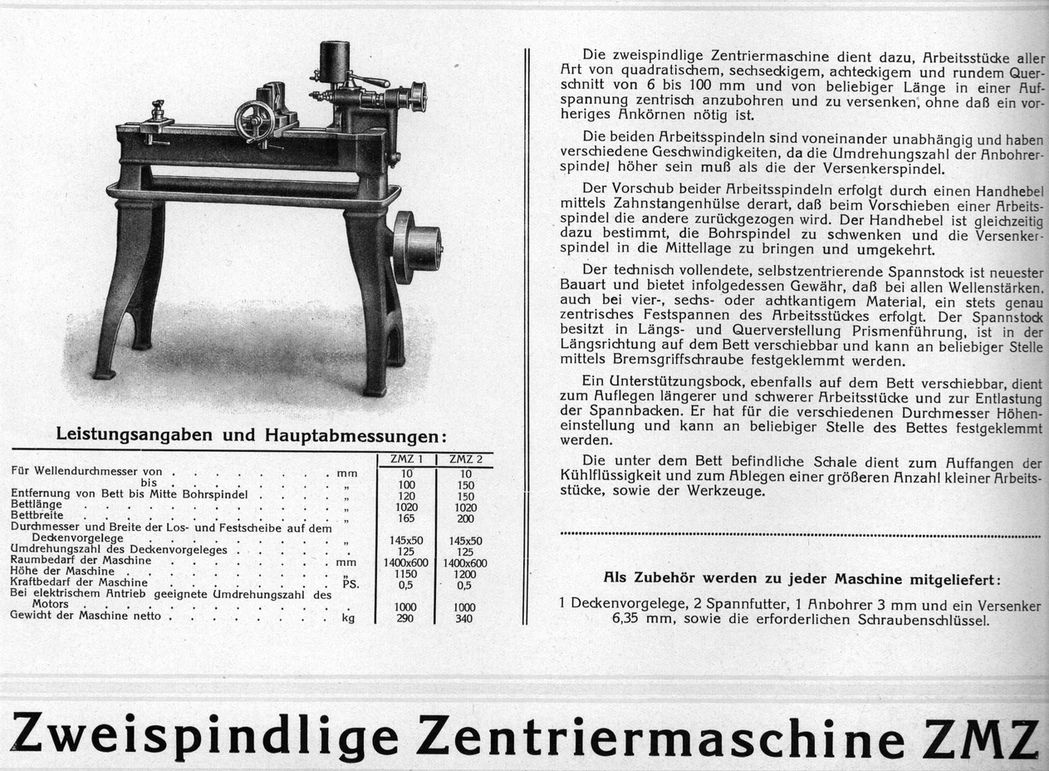

Mit dem Scan anbei ist die Frage meiner Meinung nach endgültig beantwortet und auch geklärt, warum man die
zwei Spindeln schwenken kann.
Der Katalog der Firma Heller Nürtingen ist übrigens gestempelt mit 21.Oktober 1927.
- Heller-ZMZ.jpg (214.29 KiB) 2270 mal betrachtet
Gruss Philipp
