druckmesser?
Verfasst: So 4. Dez 2016, 19:30
von Christoph
hallo zusammen,

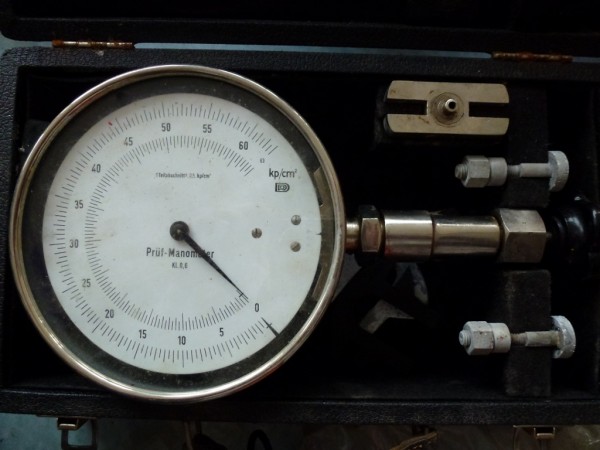

habe bei einer werstattauflösung einer freundin folgendes instrument gefunden.
habe allerdings keine ahnung für was dieses gerät benutzt wurde. es ist relativ gross. ca.15-20cm im durchmesser.
weiss vielleicht jemand was das ist
würde bei interesse auch evtl. verkauft werden. müsste ich dann abklären.
gruss christoph
- P1020127 (1024x768).jpg (52.89 KiB) 1762 mal betrachtet
Re: druckmesser?
Verfasst: So 4. Dez 2016, 19:43
von wolfgangmarek
Grüss Gott, kg pro cm2 = bar--- wunderschönes Instrument zum Druck prüfen von Zylindern...Gruss Wolfgang
Re: druckmesser?
Verfasst: So 4. Dez 2016, 20:07
von gübra
dieses ist ein mannometer zum abdrücken
von druckkesseln (tüv)
Re: druckmesser?
Verfasst: So 4. Dez 2016, 23:32
von gft
Die bisherigen Antworten stimmen,.....
Der "H" förmige Anschluss ist das Gegenstück zu den genormten Prüfanschlüssen der Druckbehälter mit einem Druck mal Volumen größer 500, welcher der Prüfplicht aus der Druckbehälterprüfordnung obliegen!
Das Manometer dazu sind eigentlich zwei, denn es muss mit zwei unabhängigen Manometern einer entsprechenden Genauigkeitsklasse geprüft werden!
Beide Manometer sind mechanische direktanzeigende Manometer auf der Messbasis der gekrümmten Rohre (Burdon-Rohr)!
Sie haben jeweils einen Zeiger, einer von innen und einer von außen auf einer gemeinsamen Skala anzeigend!
Der Messbereich hat so zu sein, daß das Ergebniss sich im Bereich um 75% der Skala bewegt!
Das Messwerkzeug ist wiederum bei der offiziellen Benutzung geeicht zu sein, was es mit Sicherheit nicht ist, daher für den gedachten Einsatz wertlos!
Nichts desto trotz, schön anzusehen, für einige auch hobbymäßig benutzbar, aber durchaus ab und zu im Netz zu finden!
Grüße,
Dieter
