Riemenführung Bohrmaschine Flachriemen
Verfasst: Di 30. Mai 2017, 20:50
von BUMI
Moin, schaut euch mal das Beispiel an:
http://www.ebay.de/itm/Alte-grose-Stand ... SwZ4dZLGuD
Ich könnte mir schon vorstellen, wie der Riemen gelaufen ist, kann mir aber keinen Reim auf den Sinn machen.
Hat jemand eine Idee?
Gruß, Burgfried
Re: Riemenführung Bohrmaschine Flachriemen
Verfasst: Mi 31. Mai 2017, 03:54
von meisteradam
Hallo Burgfried

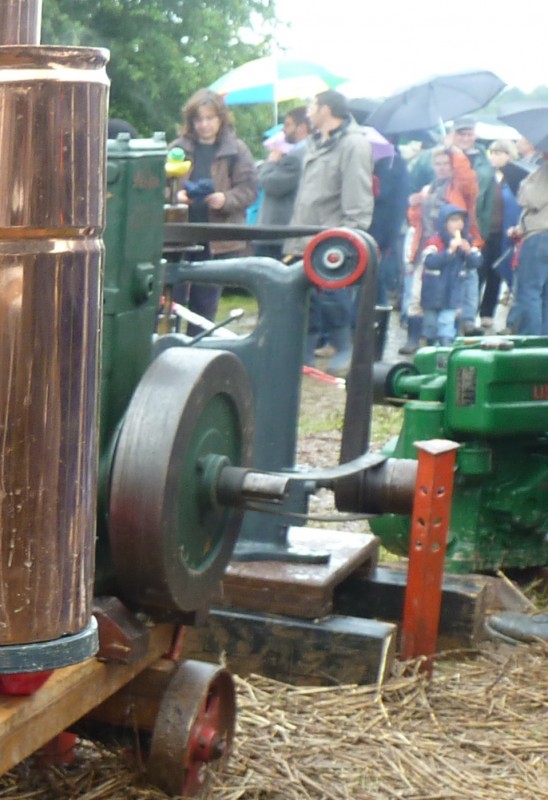

Leider habe ich auf die Schnelle kein besseres Bild finden können.
Aber ich denke der Sinn ist zu erkennen.
Der Riemen läuft im Winkel.
- P1060101.JPG (104.42 KiB) 2894 mal betrachtet
MfG
Re: Riemenführung Bohrmaschine Flachriemen
Verfasst: Mi 31. Mai 2017, 09:51
von BUMI
Moin, Thomas, soweit in Ordnung - nur: was macht die zweite Scheibe mit der senkrechten Achse?
Gruß, Burgfried
Re: Riemenführung Bohrmaschine Flachriemen
Verfasst: Mi 31. Mai 2017, 22:08
von gft
Hmmmm,
nur so ne Idee, aber was ist mit einem Bohrkopf Vorschub?
Die Welle scheint in den unteren Rahmen durch zu laufen und dort laufen auch Ketten hin,...
Für einen normalen Vorschub via Handrad und Zahnstange ist das zu kompliziert gebaut,....
Aber ne interessante Fragestellung,...
Gruß,
Dieter
Re: Riemenführung Bohrmaschine Flachriemen
Verfasst: Do 1. Jun 2017, 10:32
von BUMI
Moin, vielleicht geht es nach den 3. Bild in der Anzeige mit Blickrichtung von der Bedienerseite so:
- Von der Unterseite der ganz linken Scheibe zur Bohrspindel
- von der Bohspindel zur Unterseite der 2. Scheibe von links mit der waagerechten Achse
- von der Oberseite dieser Scheibe zur rechten Seite der Scheibe mit der lotrechten Achse
- von der linken Seite dieser Scheibe zurück auf die Oberseite der ganz linken Scheibe
Die ganze Aktion könnte den Vorteil haben, dass auf der Antriebsseite eine Stufenscheibe zur Drehzahlveränderung möglich ist.
Gruß, Burgfried
