Hallo,

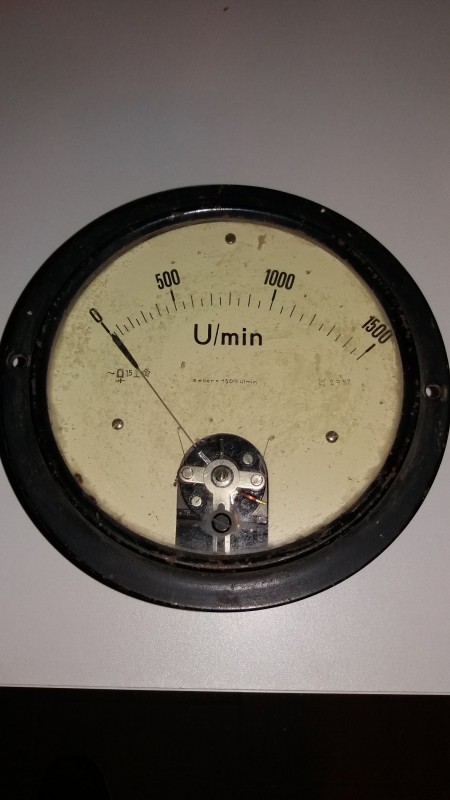

ich konnte bei Ibay einen schönen alten Drehzahlmesser erwerben,nur weiß ich nicht geanu wie man ihn anschließt:

Hersteller unbekannt/ Wechselspannung/Genauigkeitsklasse 1,5/Drehspulmesswerk/Prüfspannung 2KV
Geber 1500U/min
Durchmesser 19cm

Weiß jemand wie die Anzeige angeschlossen wird ?

Grüße aus RLP
layesp

Servus layesp!

Mit dem Drehspulmesswerk misst Du eine der Drehzahl proportionale Spannung oder Strom. Du brauchst also einen Dynamo (Tachogenerator) auf der Motorwelle der Dir die Messgröße liefert.
In welchem Bereich diese liegt kann ich Dir leider nicht sagen. Vielleicht kannst Du die in einem kleinen Laboraufbau ermitteln.

Thomas

Hallo, solche Anzeigen werden üblicherweise mit 0 - 10 Volt Gleichspannung oder bei langen Leitungen mit 0- 20 Miliampere Gleichstrom betrieben, bei der Drehzahlanzeige ist der Geber ein kleiner Tachogenerator der die Spannung proportional der Drehzahl erzeugt.
Was steht unter dem U/min?

Danke,
für eure Antworten,hab den Drehzahlmesser geöffnet,im Innern befindet sich noch ein Gleichrichter,leider kann ich keinen Stempel oder Aufdruck für den Hersteller finden.
Mit einem kleinen Versuchsaufbau konnte ich ermitteln das bei 8V der Zeiger voll ausschlägt.
Grüße
LaypesP

Hallo,
unter dem U/min steht ( Geber=1500U/min )
Aber entschuldigt meine unwissenheit,wie erzeuge ich einen Gleichstrom??

Grüße
LayesP

Servus LayesP!

Wenn im Inneren ein Gleichrichter ist brauchst Du keinen Gleichstrom erzeugen.
Der Tachogenerator erzeugt Wechselstrom und der Gleichrichter mach Gleichstrom daraus.

Thomas

noch ne Frage an "schmierlappe":
ich hab einen alten DDR 1HK65,der hat eine möglich zum anschluss einer Lima.
Glaubst du man kann dort die 0-8V abgreifen (noch vor dem Laderegler)?
Grüße
laypesp

Bei einer Gleichstromlichtmaschine ist die Spannung überall gleich, auch ohne Regler gibt es keine brauchbare Spannung um die Anzeige zu betreiben. Die Drehstromlichtmaschinen haben manchmal den Anschluss W , daran wird der Drehzahlmesser angeschlossen. Aber da wird auch nur die Frequenz ausgewertet, geht hierbei auch nicht.

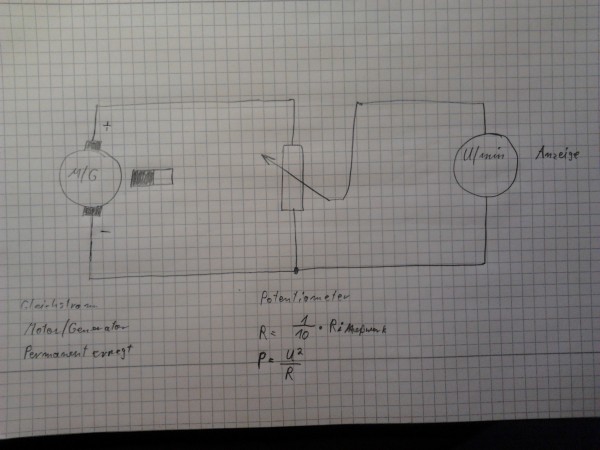

Ich würde mir ein kleines 12 oder 24 Volt Gleichstrommotorchen mit Permanentmagnet suchen und als Generator antreiben. Es muß bei Motordrehzahl 1500 nur mehr wie 8 Volt erzeugen. Zum genauen Abgleich braucht man noch einen einstellbaren Spannungsteiler (Potentiometer). Zur Dimensionierung muß man den Innenwiderstand des Meßwerkes messen, das geht mit einem Multimeter, aber nicht den Gleichrichter mitmessen sonst wirds nix...

Danke für die tolle Antwort!

Die Schaltung bekomme ich hin und die Anzeige darf in ihrer alten Tage noch etwas arbeiten
Grüße
Layesp
