Ein Freund hat diesen Motor, ich denke es ist ein SENDLING WS304.
Ok, der Vergaser ist nicht original, aber die Zweifel betreffen den Leistungsregler.
Fehlende Komponenten?
Sollte eine Feder zwischen dem Regler und dem Schwungrad oder zwischen dem Regler und dem Motor angebracht werden?
Hat jemand Diagramme, Zeichnungen oder Fotos, um den Mechanismus besser zu verstehen?
Eine Freihandzeichnung ist auch in Ordnung.

P. S. wie immer verzeih mir mein deutsch

dank

Senza titolo by d c, su Flickr
Senza titolo by d c, su Flickr
Senza titolo by d c, su Flickr
Senza titolo by d c, su Flickr
Senza titolo by d c, su Flickr
Senza titolo by d c, su Flickr
Senza titolo by d c, su Flickr
Senza titolo by d c, su Flickr

Hallo Davide ,
gib mir ein paar Tage Zeit dann mache ich dir ein paar Fotos und Skizzen!!!
Du kannst hier schon mal ein paar Details sehen!

viewtopic.php?f=90&t=8255

Der Motor dreht immer mit der Nenndrehzahl ,das heißt du kannst die Drehzahl nur in einer kleinen Spanne regeln, außer du manipulierst den Regler.

Gruß Klaus

Hallo Davide,

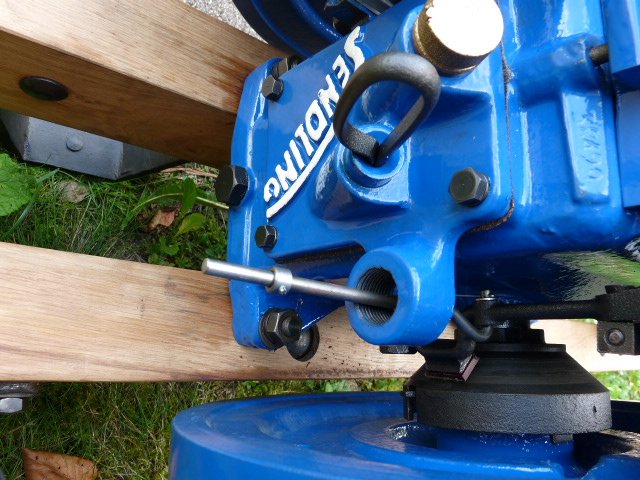

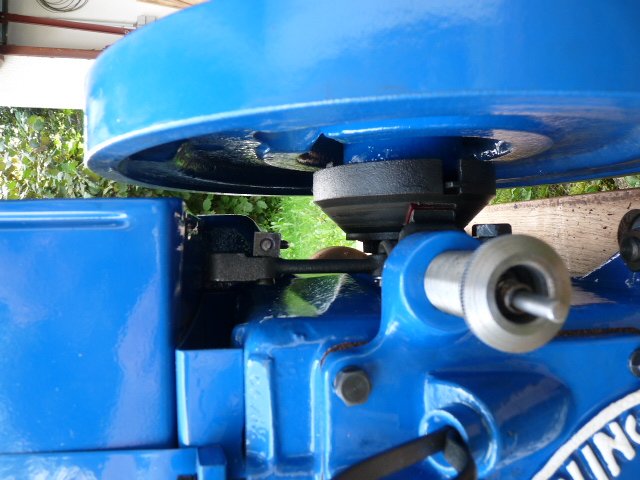

wie versprochen anbei ein paar Fotos zum außenliegenden Regler der WS Modelle.
Die Fotos sind leider verdreht,hat mir mein Linux irgendwie versaut und ich habe entnervt aufgegeben.
In Ruhestellung ist die Drosselklappe im Solex FHR 26 geöffnet beim abregeln ganz geschlossen d.h. zum Starten ist eine Starterklappe (Choke) nötig.

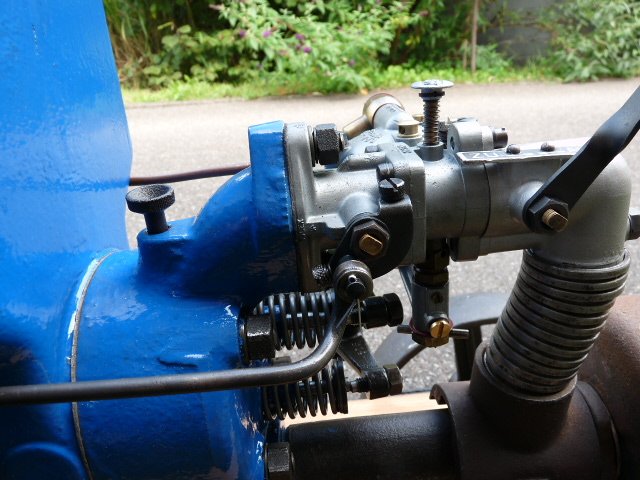

Drosselklappe geöffnet

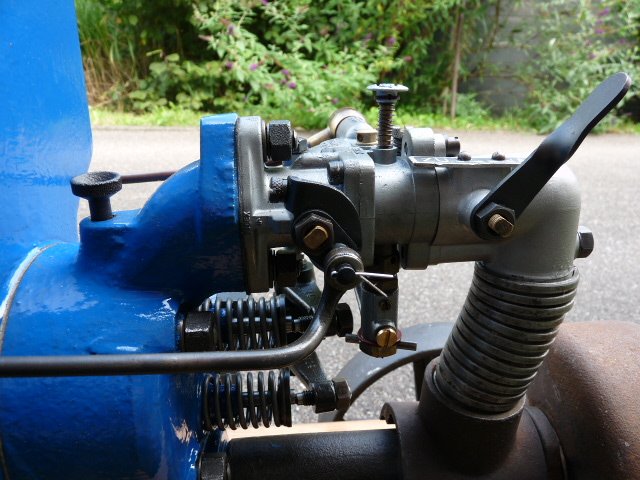

Drosselklappe geschlossem

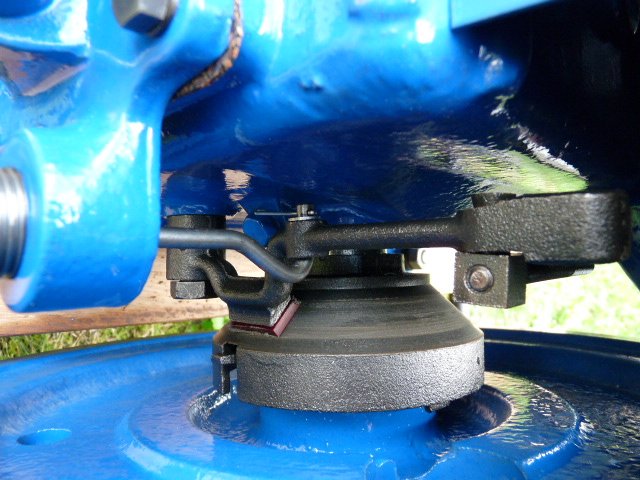

Der Regler sitzt lose auf der Kurbelwelle besitzt vier Kugeln mit 14 mm Durchmesser. Durch die Zentrifugalkraft laufen die in den Schrägen hoch und somit verändert sich die Breite.

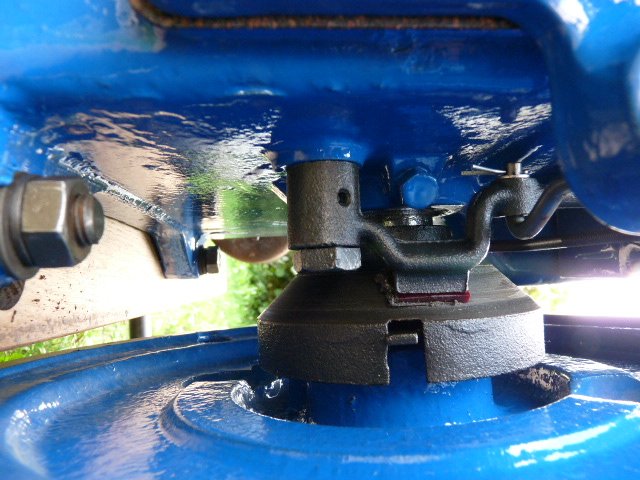

An der Regleraußenseite befindet sich auch eine Schräge an der der Umlenkhebel schleift. Er besitzt ein Gleitstück aus Pertinax oder Kupplungs Bremsbelag.

Mittels der gerändelten Reglerschraube und Feder (Federstahldraht 1 mm) läßt sich die Nenndrehzahl in einem gewissen Bereich verstellen.

Hier noch der Umlenkhebel:
Wenn du noch Maße und sonstige Details brauchst gib mir Bescheid!!

Gruß Klaus

Achso,
ganz vergessen,habe noch ein Video gemacht!!

Gruß Klaus

Hallo STANDHUR,
danke für die reiche Antwort mit Informationen, Daten, Fotos und Videos.
In diesen Tagen bin ich im Urlaub am Meer, in den nächsten Tagen werde ich alles gut analysieren.
Im Moment habe ich nur einen Zweifel, wie ist die Feder an der Stange befestigt?
Kannst du eine Zeichnung machen?
dank

Hallo Davide,
ich weiß nicht wie das original war,hatte bei mir gefehlt! Ich habe einfach einen kleinen Stellring auf die Stange geschraubt,so kann man die Stellung auch etwas variieren. Die Reglerfeder ist auf einer Seite größer als das Loch in der Reglerschraube und kann somit nicht durch rutschen!!

Gruß Klaus

Hallo STANDHUR,
ok der Federanschlag ist klar wie es gemacht wird, aber ich bleibe über die Feder ratlos. Dieser muss den Umlenkhebel gegen den Regler drücken, dann wird eine Druckfeder benötigt; Aber die auf dem Bild sieht aus wie eine Zugfeder.

Ich habe aber auch eine andere Frage: Was für ein Material ist PERTINAX, es kann nicht das Reibungsmaterial der Kupplungen sein, hier darf es keine Reibung verursachen !!
Richtig?

dank
