Suche Fundamentplan für Deutz E 12 Typ D 6 PS
Verfasst: So 4. Okt 2020, 15:44
von kopfgesteuert
Hallo Kollegen,
suche einen Fundamentplan für einen Deutz E 12 Typ D mit 2 Schwungrädern und 6 PS oder Erfahrungswerte für die Dimensionierung.
Der Motor wiegt ca. 1,3 Tonnen.
Vielen Dank, MArkus
Re: Suche Fundamentplan für Deutz E 12 Typ D 6 PS
Verfasst: So 4. Okt 2020, 17:05
von DEUTZI
Hallo Markus,
ein Fundamentbeispiel ist unter:
https://www.standmotor.de/e12.htm
zu sehen.

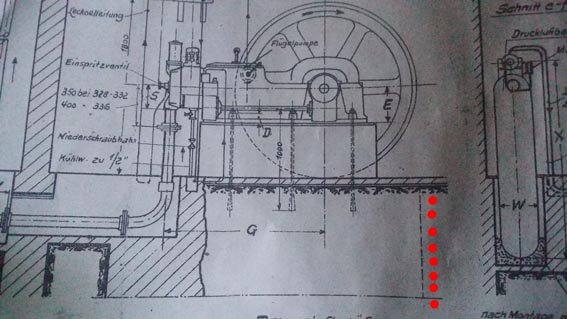

Zum oberen Bild: Wenn man sich bei der Kurbelwelle einen lotrechten Strich vorstellt, hat die rechte Fundamentlänge fast die gleiche Länge wie die linke Fundamentlänge. Also in die Richtung nach rechts darf man nicht knappsen und z.B. am Ende des Motorrahmens gleich aufhören.
- 20201004_165017rotkl.jpg (62.66 KiB) 1198 mal betrachtet
Dieses "nach rechts gehen" zeigt auf diesem Bild die rote Linie.
In dem Buch: Das Entwerfen und Berechnen der Verbrennungskraftmaschine..........von Hugo Güldner auf den Seiten 319 ff
"Fundamente" findest Du alle notwendigen Angaben und auf Seite 508 findest Du eine Zeichnung dieses Motors.
Viel Spaß bei Deinem Projekt!
Viele Grüße von DEUTZi
Re: Suche Fundamentplan für Deutz E 12 Typ D 6 PS
Verfasst: So 4. Okt 2020, 17:24
von STAMO
In Österreich ist ein schwerer Motorwagen mit Eisenrädern zu verkaufen evtl. wäre das auch was für deinen Deutz
Hier der link
https://www.willhaben.at/iad/kaufen-und ... 406889121/
Gruß Ludwig
Re: Suche Fundamentplan für Deutz E 12 Typ D 6 PS
Verfasst: Mo 5. Okt 2020, 15:23
von kopfgesteuert
Hallo DEUTZI,
vielen Dank für deinen Tipp bezüglich Kurbelwellenlot - werde mich mal beim Hugo Güldner kundig tun. Will ein kleines Maschinenhaus bauen und das Fundament in Beton giessen.
Hallo Ludwig,
mein Hof ist leider nicht befestigt da kann ich mit einem so schweren Motor nicht drüberfahren. Trotzdem vielen Dank für den link.
Grüsse, Markus
