Akkuschrauber dürfte nur bei ganz kleinen Motoren gehen. Ich habe einen Hatz Einzylinder Diesel auf einer Rüttelplatte welche ich selbst mit der Kurbel auch nicht ankriege. Die Besonderheit: Das Teil ist links drehend und als Rechtshänder stelle ich mich da besonders blöd an. Also habe ich einen Mör...

Kann man sowas zumindest Überschlägig rechnen ?

2 Zylinder 4 Takt Saugdiesel,
Bohrung 90mm, Hub 100mm,
Verdichtung 1:18
Drehzahl 3000 1/min

Wieviele PS Nennleistung gibt das ?

Die Maschine war jetzt erstmals netzsynchron und hat etwa eine Minute 3x55 Amp über meinen Trafo ins Mittelspannungsnetz geliefert. Der Nennstrom hat aber nur 28 Amp. und die Einspeisemenge war eher zufällig aus der vorhandenen Einstellung der Einspritzpumpe. Ich habe die Plombe von Hatz aufgemacht ...

Asynchronmaschinen sind sehr gut als Generator geeignet solange man in ein vorhandenes Netz einspeist. Allerdings brauchst du 400V Stern um einen Nulleiter erzeugen zu können und die größeren Maschinen haben immer 400/660Volt. 2 kW ist aber "nix großes"

Folgende Theorie von welcher ich nicht weis ob ich richtig liege: Der Rotor hat keine Permanentmagneten verbaut. Es ist eine feststehende Arbeitswicklung und eine feststehende Erregerwicklung verbaut. Macht summa summarum 4 Drähte auf dem 6 poligen Mate-N-Lock Steckverbinder. Der Rotor ist nun ein g...

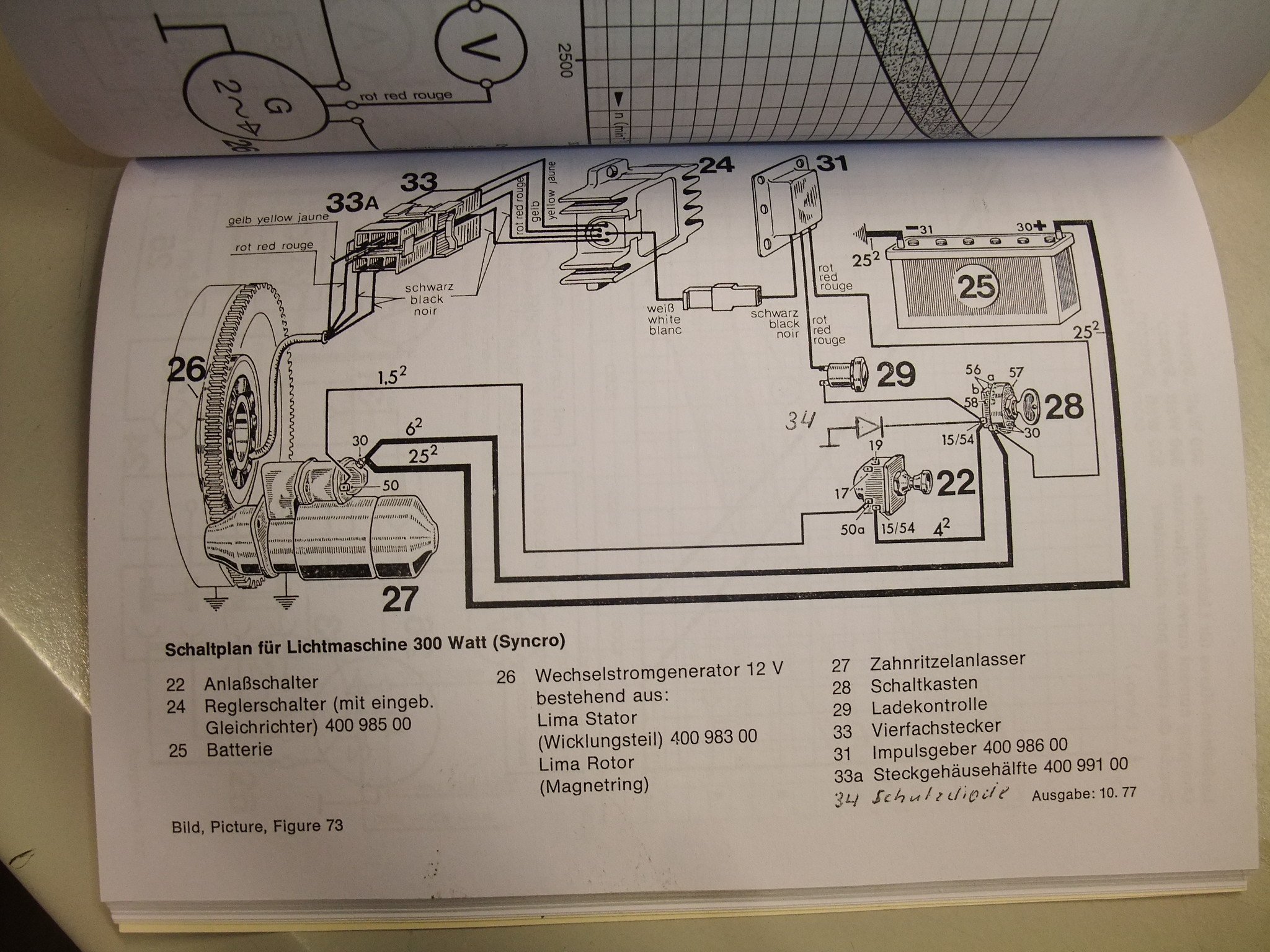

die von Hand eingezeichnete Diode scheint eine Löschdiode beim Abschalten der Anlasserinduktivität zu sein. Sie ist nirgends verbaut und möglicherweise ist deshalb die Ladeanzeige auch defekt. Die Nr. 31 " Impulsgeber" hat ja die Lampe 29 angeschlossen und wird von einem getrennt verlaufen...

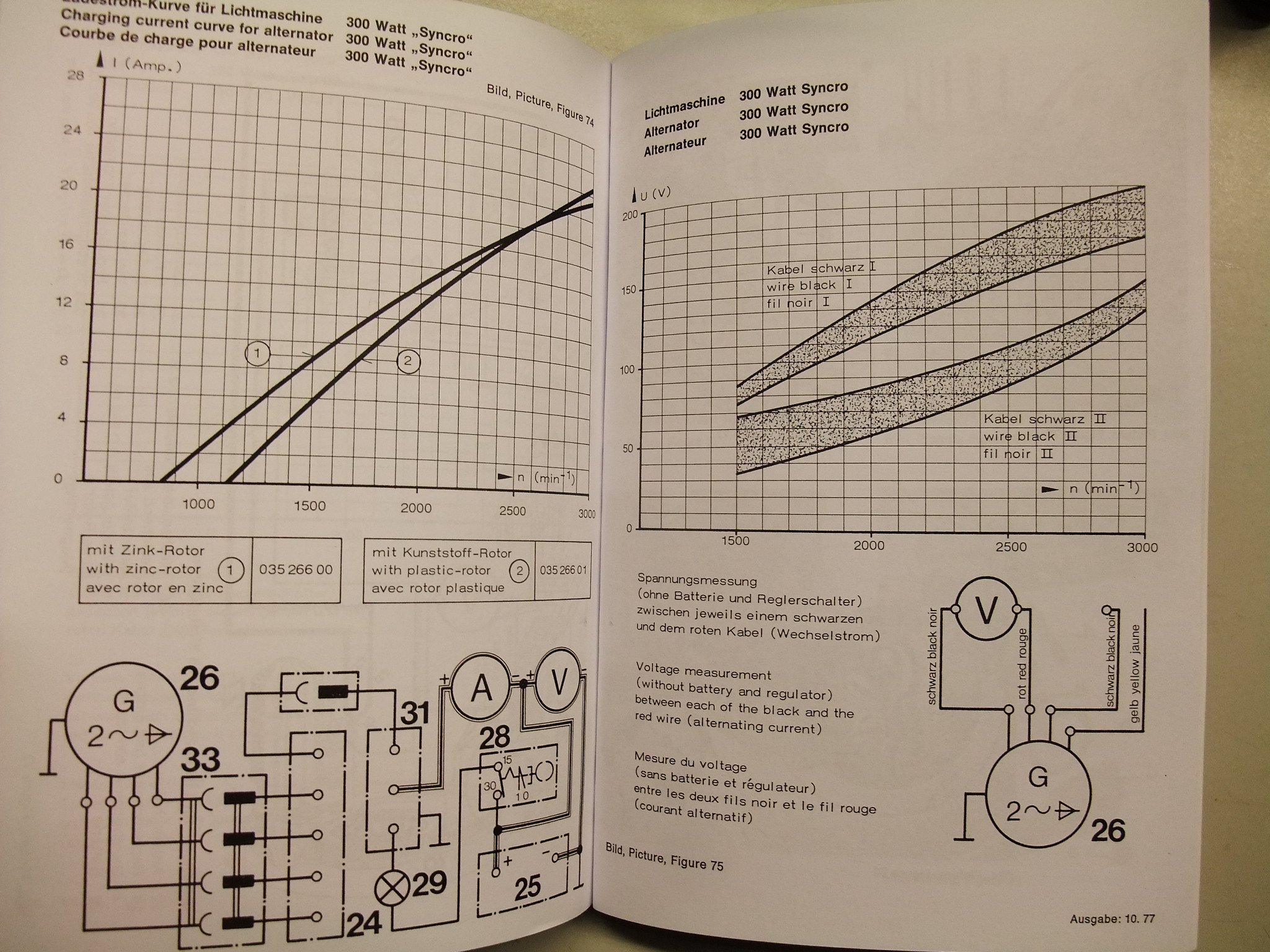

Beiliegend meine Infos zur Lima. Nachdem das ein Permanentmagnet scheint, ist mir unklar wie das Feld bzw. die gesamte Maschine geregelt wird. Ebenso warum ein Wechselstromgenerator 4 Anschlüsse an der Wicklung hat. Leider sieht man weder die Wicklung noch was in den vergossenen Kästen an Dioden ode...

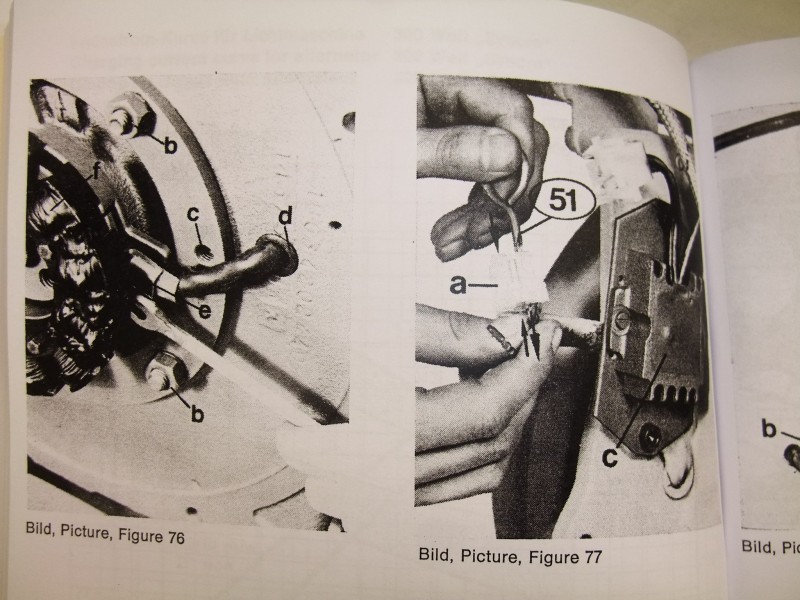

Zwischenzeitlich habe ich im Antiquariat tatsächlich ein orginales Manual der Hatz Motorenfabrik für Z782, Z788, Z789 und Z790 gefunden. Darin sind einige wichtige Dinge erklärt. Die PS der Maschine steht da aber auch da trotzdem nirgends drin. Das Video von der Hell Dunkel Anzeige ist ein gezipptes...

Periode zeigt er sogar 4 Stellen hinter dem Komma aber das ist nicht hübsch genug. Unser 50 Hz Netzbetreiber heisst ja schliesslich auch nicht 20mSek. Ist übrigens ein Modell 5304A, zuletzt 1985 bei HP PTB rückführbar kalibriert. Hat bereits LED Anzeigen und man kann noch immer damit jemand erschlag...
