Wolseley WD Gasflasch

[Sido]

Hallo zusammen
Suche Detailfotos von einem Wolseley WD Gasflansch.
Hoffe es kann mir jemand helfen mit den Fotos.
Danke und Gruss

[wolfgangmarek]

grüss gott, was brauchst du genau ? ich habe einige gedrehte übergänge ... gruss wolfgang

[Sido]

Danke ich brauche die Fotos fur den Anschluss am Motor.
Gibt ja mit Vergaser oder Gas und Fotos von dieser Anschlussplatte suche ich.
Gruss

[Maschinenhaus]

Hallo,

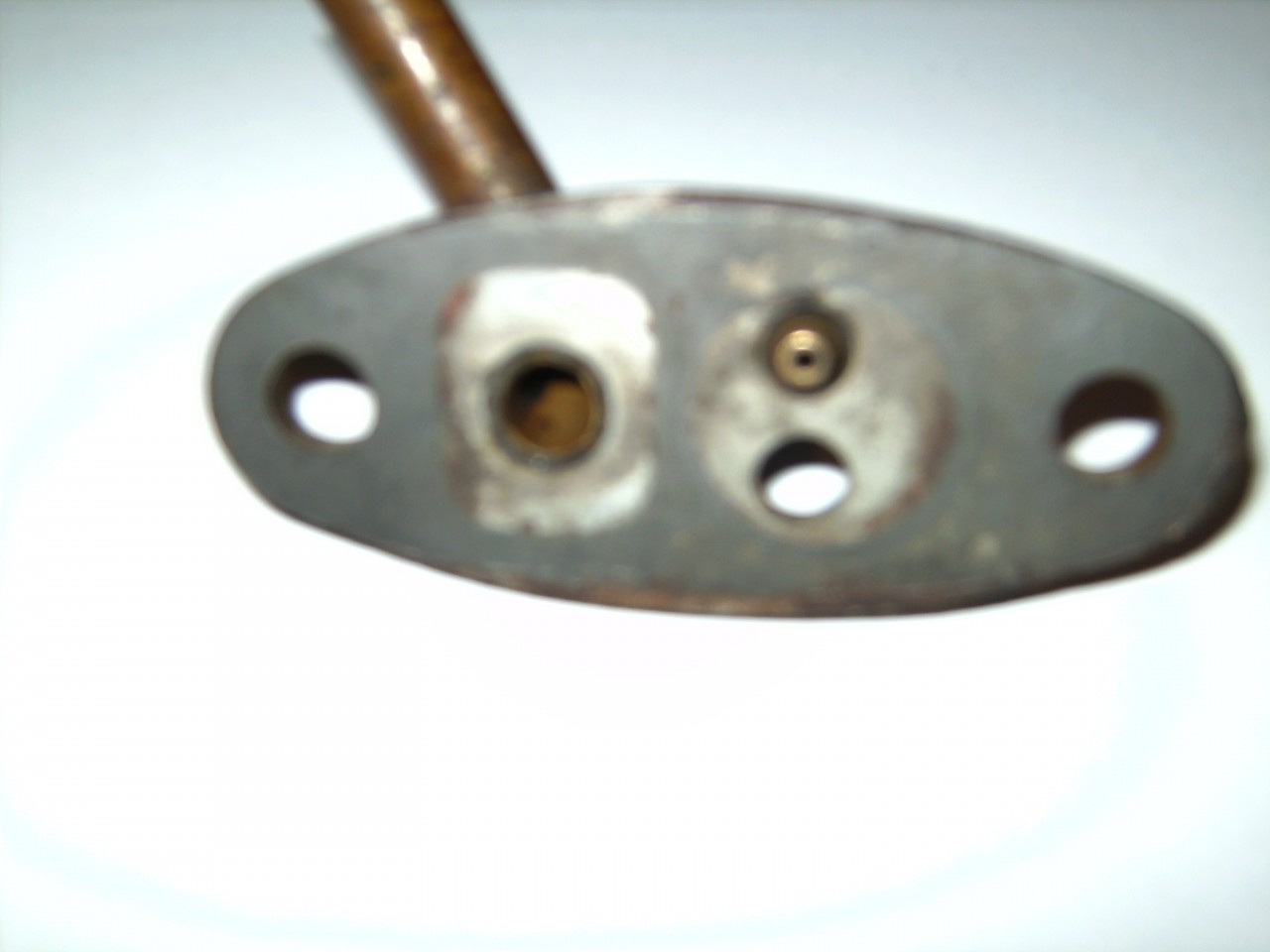

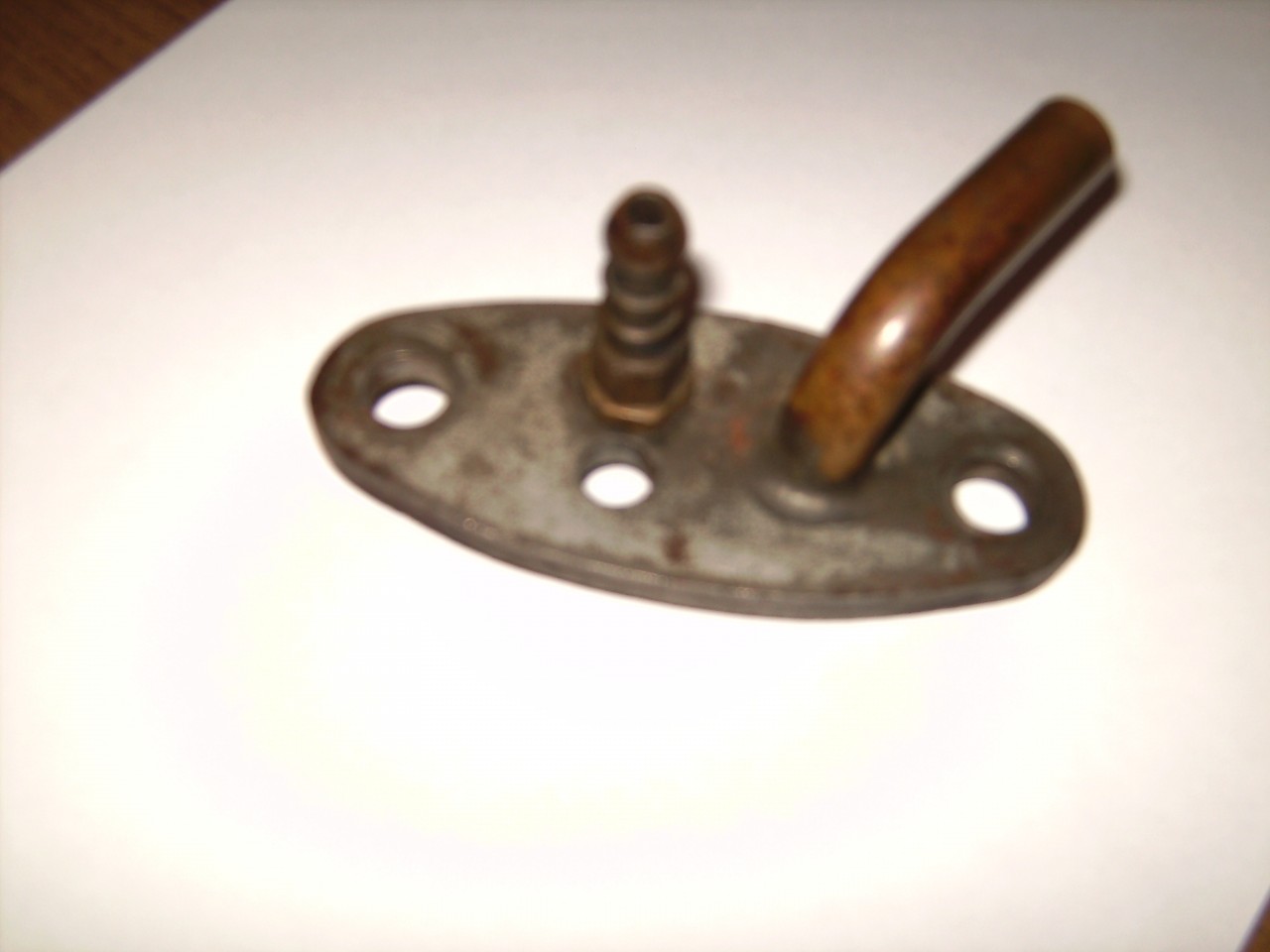

Gasanschlußplatte für Wolseley
9mm Zuluftbohrrung
etwa 9mm Motorbelüftung
Düse zwischen 2 und 2,5mm, diese ragt etwa 4mm in den Ansaugkanal

kann Dir die Platte auch gegen Pfandgebühr ausleihen, dann aber PN

Gruß
Maschinenhaus

[wolfgangmarek]

grüss gott, ich habe den gasflansch mal abmontiert siehe bilder, der am motor befestigte ist original der abmontierte habe ich geändert, um die drehzahlen zu verändern - zum starten luft ganz auf, dann auf drehzahl regulieren - wenn du die bemaßung brauchst, kann ich dir sie per pn zuschicken.. gruß wolfgang

[Sido]

Ich danke euch beiden für die informativen Fotos.
Die Masse nehme ich gerne per PN.
Gruss

[Sido]

Bis ende Woche sollte der Flansch fertig sein.
Hier eine kleine CAD Animation.
https://www.youtube.com/watch?v=Bc9iAPq-s1k
Gruss

[Sido]

Das Werk ist vollbracht
Der Test steht noch aus
Danke nochmals an wolfgangmarek und Maschinenhaus
Gruss
