Deutz MIH 328

[DEUTZI]

Hallo Ronny,
was Du Ventilgehäuse nennst, nennt DEUTZ Zylinderkopfdeckel. (Hahnküken ist auch eine von DEUTZ verwendete Bezeichnung.)
Die nachfolgende Beschreibung ist von einem DEUTZ MIH332, nach Deinen Fotos ist das wohl baugleich.
Also das Mundstück (mit den 4 Löchern) wird mit einem Kupferring in den Kopf eingesetzt. Auf das Mundstück kommt ein Kupferring und darauf die Vorkammer welche einen zum Kopf dichtenden Gummiring hat. Das Einspritzventilgehäuse dichtet frontal mit einem Kupferring und oben mit einem Gummiring, dafür sind die Hahnküken (auf Deinen Bildern oberhalb und unterhalb der Düseneinbauöffnung, daher auch auf dem oberen und mittleren Bild die seitlichen Kühlwasserbohrungen. Also das Mundstück, die Vorkammer und das vordere Ende des Einspritzventilgehäuse sind (anders als Jörg meint) kühlwasserumspült.
Im Zylinderkopfdeckel ist kein Kühlwasser und es sind keine Dichtungen zwischen Vorkammer und Zylinderkopfdeckel vorhanden.
Bei der Demontage muss Du zuerst die Vorkammer ausbauen, dahinter sind noch zwei Schrauben um den Zylinderkopfdeckel abbauen zu können.
Bei den späteren Baujahren hat man die Kühlung des Einspritzventilgehäuses nicht mehr eingebaut, wie bei meinem Bild (Schraubendreherschrauben statt Hahnküken).
Trotz Gusseisens ist die Vorkammer unter dem Gummiring durchgegammelt gewesen, dort habe ich ein passend gemachtes Stück Guss hart eingelötet.
Viel Spass

[Rees]

Hallo,
danke an alle für die Antworten, finde ich echt super, wie viel Hilfsbereitschaft hier im Forum ist (auch per PN)

was Du Ventilgehäuse nennst, nennt DEUTZ Zylinderkopfdeckel.

Da habe ich mich falsch ausgedrückt, ich meinte das Einspritzventilgehäuse

Im Zylinderkopfdeckel ist kein Kühlwasser und es sind keine Dichtungen zwischen Vorkammer und Zylinderkopfdeckel vorhanden.

Und genau da ist bei mir Wasseraustritt nach außen. Wie ist dort die Abdichtung? Mein Vorkammer sitzt fest, und will jetzt nicht mit Gewalt rangehen.

Aus welchem Grund wurden die Hahnküken ersetzt?

Gruß Ronny

[DEUTZI]

Hallo Ronny,

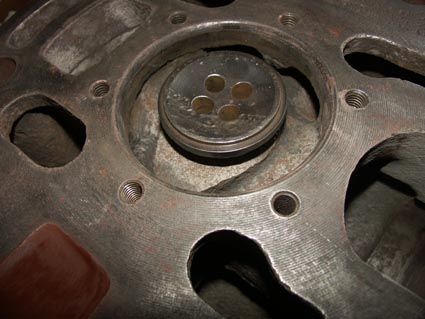

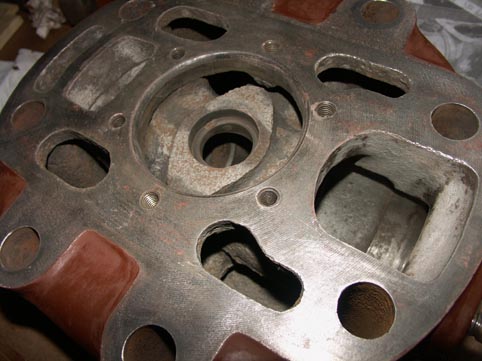

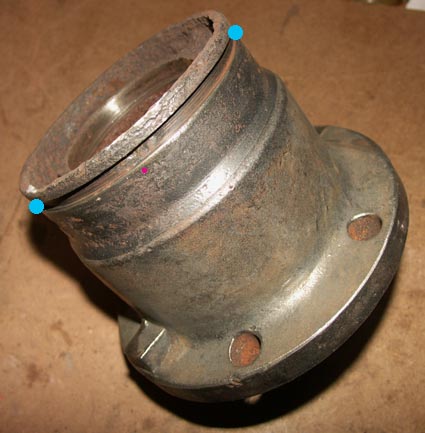

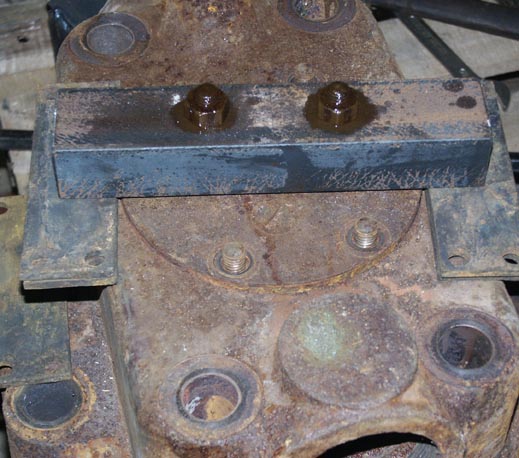

ich habe hier einige Fotos. Das erste Bild zeigt den leeren Kopf, das zweite Bild das Mundstück, das dritte Bild wie das Mundstück im Kopf sitzt (da gehört ein Kupferring dazwischen und auch oben drauf) und das vierte Bild zeigt die Vorkammer. Bei den blauen Punkten gehört ein Gummiring hinein (natürlich ganz herum, liegt im Nut), bei dem kleinen roten Punkt war in der Nut ein Loch hineinkorrodiert. Mach Dir eine kleine Vorrichtung, wie auf dem vorherigen Beitrag zu sehen und ziehe die Vorkammer vorsichtig heraus. Wenn die Vorkammer klemmt, könnte es an dem Gummiring, an Korrosionrückständen (oder klemmt das Mundstück?) liegen. Ich könnte mir so per Ferndiagnose vorstellen, dass das Leckwasser am Gummiering (spröde?) vorbeidringt oder die Außenwand der Vorkammer lässt Wasser durch, so wie bei dem roten Punkt.

[DEUTZI]

Fortsetzung

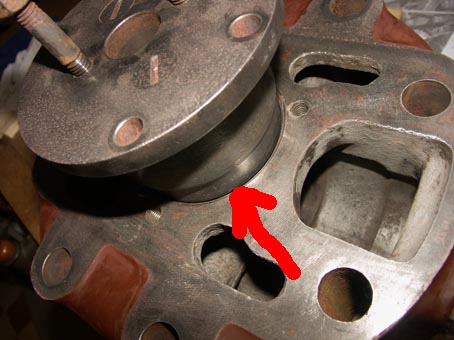

Bei Bild 5 ist der Zylinderkopfdeckel weggelassen, so würde die Vorkammer im Kopf dichten, bei dem roten Pfeil ist der Gummiring für die Abdichtung zuständig. Da könnte bei einem spröden Gummiring Wasser austreten.

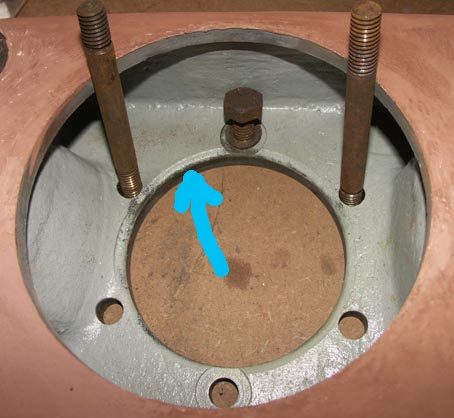

Bild 6 zeigt die Innenansicht des Zylinderkopfdeckels (und auch die eine der beiden innenliegenden Befestigungsschrauben). Bei dem blauen Pfeil finde keine Abdichtung statt. Das ist nur die eine Materialstärke tiefer, im Kopf der Fall (wie Bild 5 zeigt).

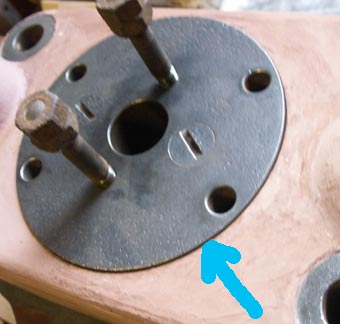

Bild 7 zeigt die Vorkammer im Zylinderkopfdeckel, bei dem blauen Pfeil ist auch keine Abdichtung (nur ein Spalt). Und die beiden Schlitzschrauben verschliessen die beiden Kanäle, wo bei der Vorversion die Hahnküken sitzen. Damit kann man das Kühlwasser "abstellen", wenn man das Einspritzventilgehäuse ausbauen möchte. Bei dieser Version ist das Einspritzventilgehäuse nicht wassergekühlt.

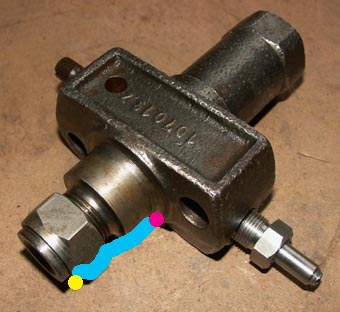

Bild 8 zeigt bei der nicht wassergekühlten Version: bei dem gelben Punkt ein Kupferdichtring, bei dem roten Punkt kein Gummering, und der blaue Bereich ist nicht wasserumspült.
Bild 8 zeigt bei der wassergekühlten Version: bei dem gelben Punkt ein Kupferdichtring, bei dem roten Punkt ein Gummering, und der blaue Bereich ist wasserumspült.
