2Takt Boxermotor

[moskitowilli]

Hallo,

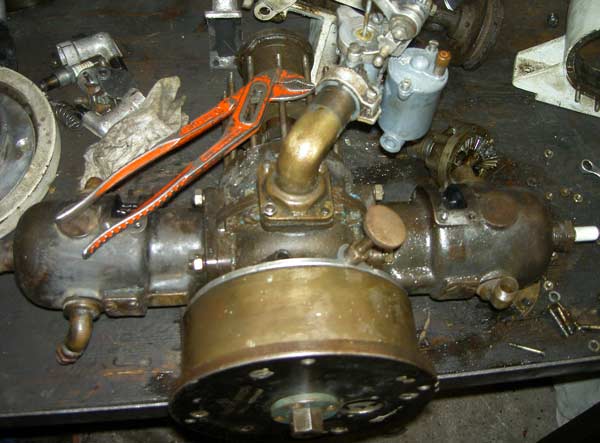

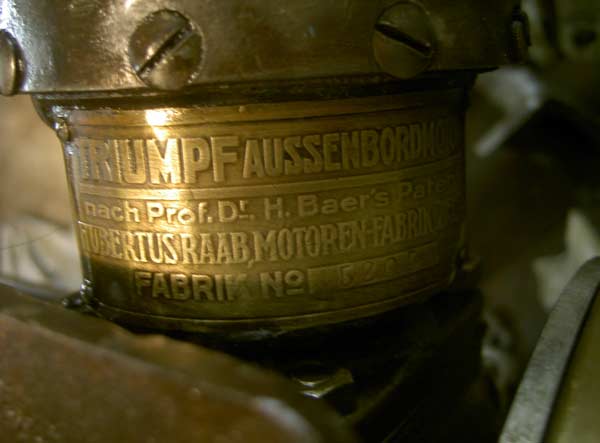

erstmal ein gutes neues Jahr allen zusammen.Ich habe eine zwei Zylinder Boxermotor von der Firma Triumpf erstanden.Es ist ein kleiner Aussenbordermotor,bei dem beide Zylinder gleichzeitig den Arbeitstakt verrichten.Er hat nur ein Unterbrecher für beide Zylinder, aber zwei Zündspulen.Wer kann mir mehr zu dem Motor sagen? Baujahr? PS? usw.



[motorenbau]

Hallo

Das ist ja mal was Interessantes! Von der Firma Raab aus Zeitz habe ich beim Motorentreffen in Speyer einen liegenden Viertaktmotor gesehen, der wohl mal eine Orgel angetrieben haben soll. Also was komplett anderes.

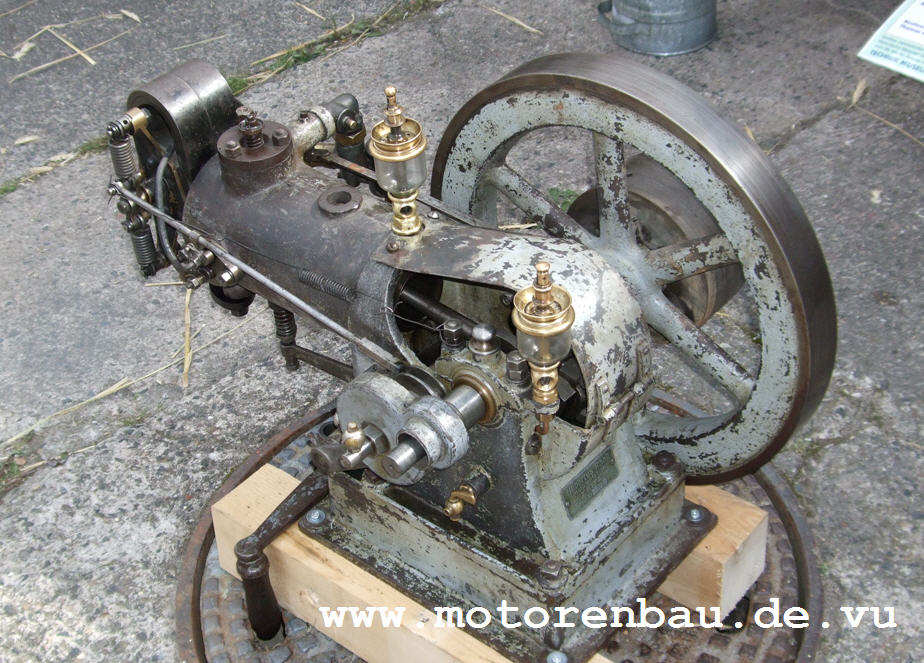

liegender Viertaktmotor der Motorenfabrik Hubert Raab, Zeitz

Speyer 014.jpg (151.17 KiB) 1805 mal betrachtet

Zweitaktmotoren Bauart Baer benutzen normalerweise einen Stufenkolben zur Spüllufterzeugung, aber das würde bei einem Boxer ja nicht gehen, da die Kolben miteinander gehen. Ich hab trotzdem mal ein Prinzipbild angehängt. Vielleicht weiß ja jemand anderes mehr...

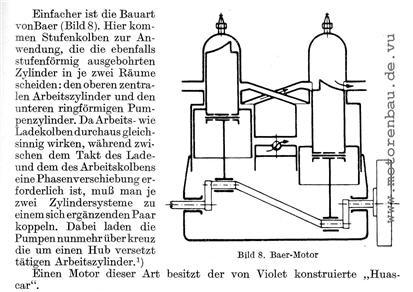

Funktionsweise Zweitaktmotor Bauart Baer


Gruß Christian

[kopfgesteuert]

...die Firma Raab baute auch Heissluftmotoren in grossen Stückzahlen zu Beginn des 20sten Jahrhunderts.

Grüsse, Markus
