Motor Schnittmodell

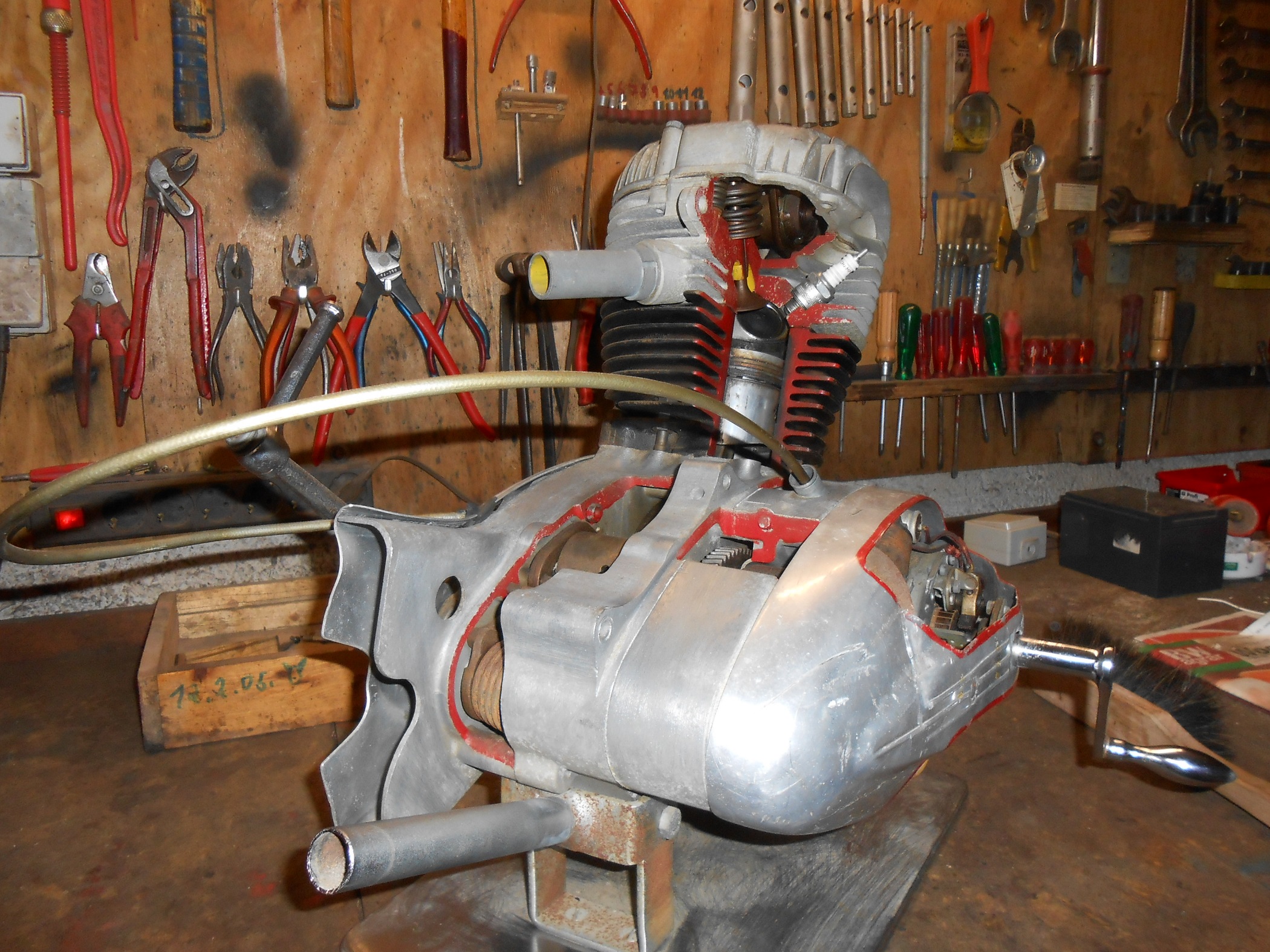

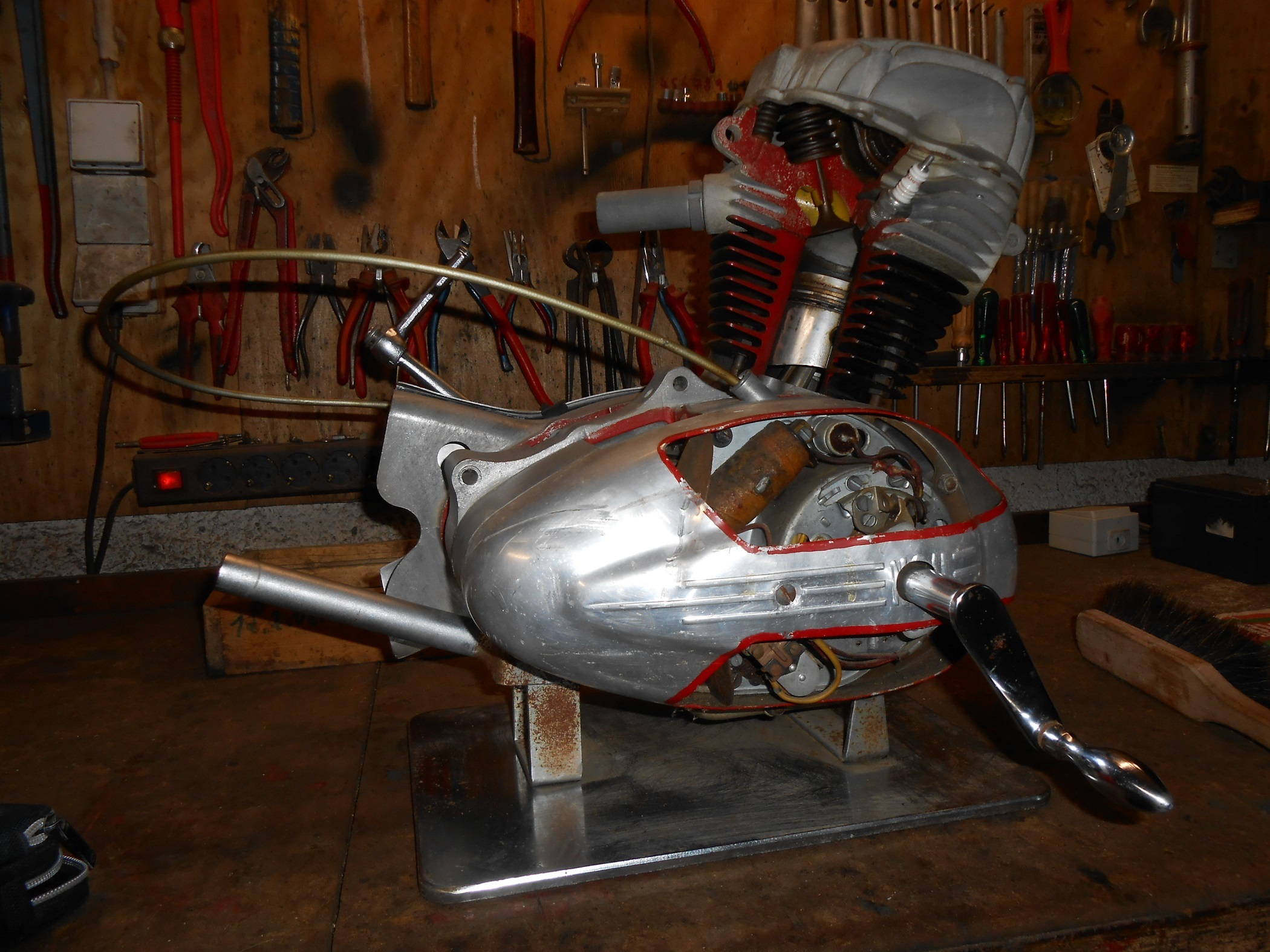

Wollte euch meine neueste Errungenschaft zeigen
habe den Motor heute geschenkt bekommen
Es handelt sich um einen NSU Max Motor mit einer sehr interessanten Ventilsteuerung
habe den Motor heute geschenkt bekommen
Es handelt sich um einen NSU Max Motor mit einer sehr interessanten Ventilsteuerung
- Dateianhänge
-
-
-
-
-
Mitglied der IGHM nr. 165
-
Helmut
- Beiträge: 91
- Registriert: Fr 25. Okt 2013, 08:01
- Meine Motoren: MA 608
MAH 711 (wartet auf seine Restauration)
EL 150 Stromerzeuger "Fa. Fimag"
F2L712 Deutz Motor (im Kompressor verbaut, der NOCH verwendet wird) - Wohnort: Lieskau b. Halle S.
Re: Motor Schnittmodell
Wie es nur funktioniert.
Prima.
Das währe doch etwas für die Schule, oder?
Prima.
Das währe doch etwas für die Schule, oder?
"Wer kein Hobby hat, ist tot"
))
))-
kopfgesteuert
- Beiträge: 520
- Registriert: Fr 6. Aug 2010, 16:19
- Meine Motoren: -)
Benz & Cie.
Borussia
Deutz
EEC
Gardner
Güldner
Japy
Lorenz
Lux
Reform - Wohnort: Thüringen
Re: Motor Schnittmodell
...für mich sieht das wie ein NSU Fox Motor aus - hast du schon mal den Hubraum bestimmt
Grüsse, Markus
Grüsse, Markus
Suche original Literatur für Benz & Cie Typ P, Deutz E 12/D, Deutz CM 1, Deutz MA 1 + 2 + 3, Gardner Typ 0, Japy 11 E + 12 E + 13 E + 13 ES, Lux V.M.3, Reform Gasmotor und B0, Lorenz Motoren wie Prospekte Kataloge Anleitungen Teilelisten usw.
-
wolfgangmarek
- Beiträge: 694
- Registriert: So 2. Okt 2011, 10:35
- Meine Motoren: Grüss Gott, ich denke 35 verschiedene sind genug
Re: Motor Schnittmodell
grüss gott, glaube ich auch - fox motor hat 98 ccm-- max- motor hat 249ccm und die seitendeckel sind mit ca.6 schrauben befestigt...gruss wolle
-
kopfgesteuert
- Beiträge: 520
- Registriert: Fr 6. Aug 2010, 16:19
- Meine Motoren: -)
Benz & Cie.
Borussia
Deutz
EEC
Gardner
Güldner
Japy
Lorenz
Lux
Reform - Wohnort: Thüringen
Re: Motor Schnittmodell
...ich denke es ist ein 125er Superfox Motor - weil der 98er hatte keinen Schubstangenantrieb (ohc) sondern noch Stösselstangen (ohv).
Grüsse, Markus
Grüsse, Markus
Suche original Literatur für Benz & Cie Typ P, Deutz E 12/D, Deutz CM 1, Deutz MA 1 + 2 + 3, Gardner Typ 0, Japy 11 E + 12 E + 13 E + 13 ES, Lux V.M.3, Reform Gasmotor und B0, Lorenz Motoren wie Prospekte Kataloge Anleitungen Teilelisten usw.
-
Maschinenhaus
- Beiträge: 213
- Registriert: So 20. Feb 2011, 21:54
Re: Motor Schnittmodell
Hallo

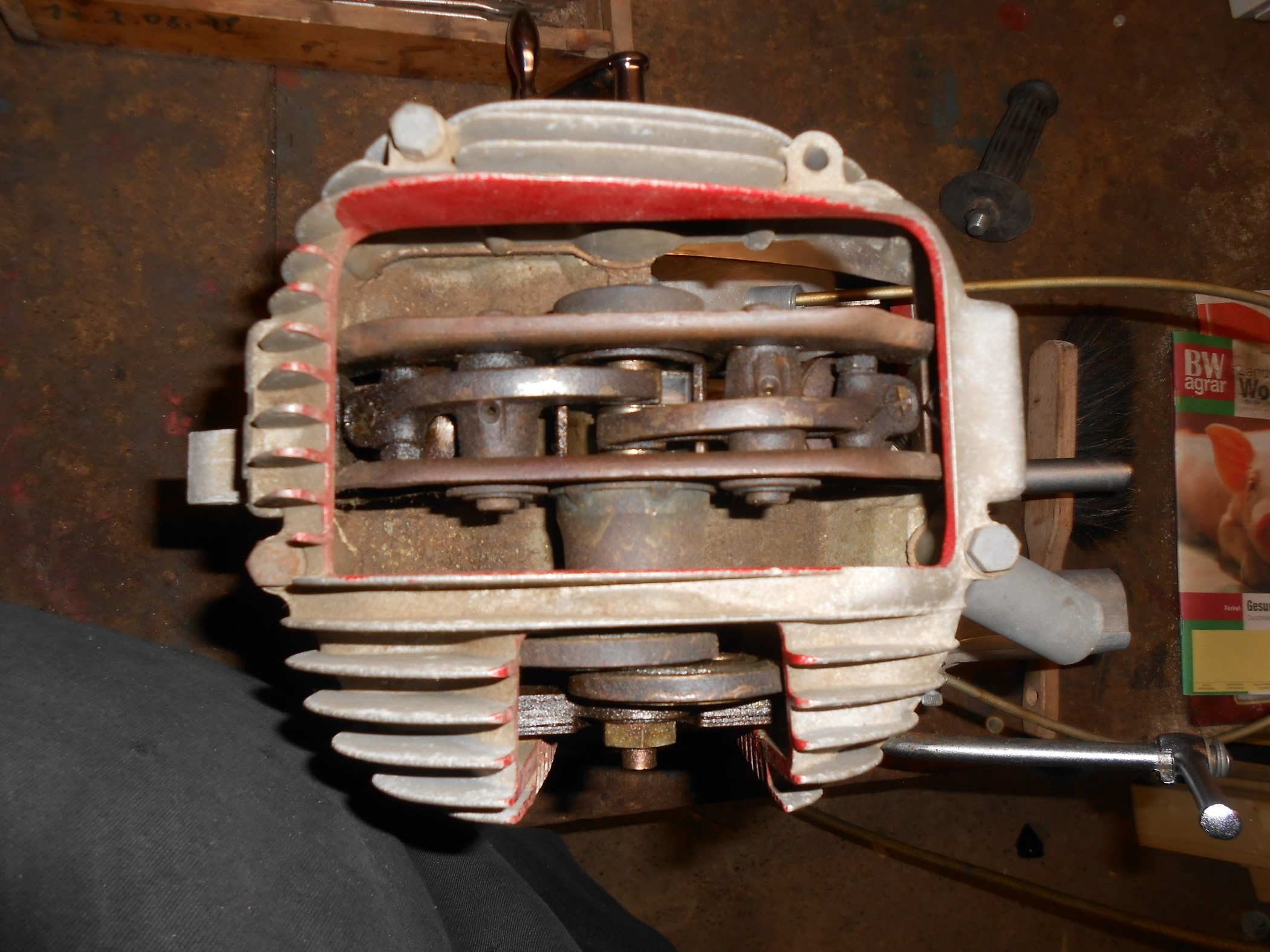

Bei der Schubstangensteuerung handelt es sich um die ++ Ultramax-Steuerung ++ (Albert Roder)
zuerst bei der NSU-Max, später auch bei der Maxi und der Superfox und beim NSU-Prinz/Kleinwagen verbaut.
Gruß vom Maschinenhaus
Bei der Schubstangensteuerung handelt es sich um die ++ Ultramax-Steuerung ++ (Albert Roder)
zuerst bei der NSU-Max, später auch bei der Maxi und der Superfox und beim NSU-Prinz/Kleinwagen verbaut.
Gruß vom Maschinenhaus
-
storch
- Beiträge: 149
- Registriert: Do 3. Jun 2010, 17:33
- Meine Motoren: Güldner GK, GKN, GW 8
Farymann LE, LG , G
Lister Junior A
2 X Deutz MAH 711
NSU Schnittmotor Maxi
3 X Gutbrod
Sachs Stamo 120, 50, 160, 249
Sachs Wankel KM 48
Sendling WS 304
Hatz E 85, E780, E672
lorenz
Loyd zwei Zylinder
Belorenzrnard W 110, W2, W12 W10 , W0
Mercedes Benz M202 B , 204 B
Ilo S 98 JR
1h65 auf Eigenbauschlepper
Delmag H2S
jede menge Maschinen zum antreiben
Hanomag R 55
Hanomag Robust 800
Fendt Farmer 2
Güldner AZK
Cat 933 F - Wohnort: Hohenhaslach
Re: Motor Schnittmodell
Der Mann von dem ich ihn bekommen habe, sagte
es sei ein NSU Max Motor.
Kenne mich damit nicht so genau aus - werde aber
mal den Hubraum bestimmen.
Gruß Marcus
es sei ein NSU Max Motor.
Kenne mich damit nicht so genau aus - werde aber
mal den Hubraum bestimmen.
Gruß Marcus
Mitglied der IGHM nr. 165
-
FendtF9
- Beiträge: 28
- Registriert: So 2. Dez 2012, 09:24
- Meine Motoren: ,SendlingWS 304,Junkers 1HK 65,Milot
Re: Motor Schnittmodell
Servus,ist sicher kein Max Motor entweder ein Super Fox oder Maxi Motor.Viele Grüße aus Oberbayern Helmut
-
storch
- Beiträge: 149
- Registriert: Do 3. Jun 2010, 17:33
- Meine Motoren: Güldner GK, GKN, GW 8
Farymann LE, LG , G
Lister Junior A
2 X Deutz MAH 711
NSU Schnittmotor Maxi
3 X Gutbrod
Sachs Stamo 120, 50, 160, 249
Sachs Wankel KM 48
Sendling WS 304
Hatz E 85, E780, E672
lorenz
Loyd zwei Zylinder
Belorenzrnard W 110, W2, W12 W10 , W0
Mercedes Benz M202 B , 204 B
Ilo S 98 JR
1h65 auf Eigenbauschlepper
Delmag H2S
jede menge Maschinen zum antreiben
Hanomag R 55
Hanomag Robust 800
Fendt Farmer 2
Güldner AZK
Cat 933 F - Wohnort: Hohenhaslach
Re: Motor Schnittmodell
habe nachgemessen Motor hatt 175ccm dürfte dan wohl ein maxi sein
gruß marcus
gruß marcus
