Dat is a Ding oder was ist das für ein Gerät ?

[Exos]

Hallo Leute,

mir ist dieses Gerät zugelaufen, aber leider kann ich es nicht einordnen. Der alte Sammler hatte (leider verstorben) viel mit allem alten zu tun und hatte Standmotoren. Evtl. für ne Dampfmaschine ?

Wer kann helfen ?
Grüße
Manuel

[Exos]

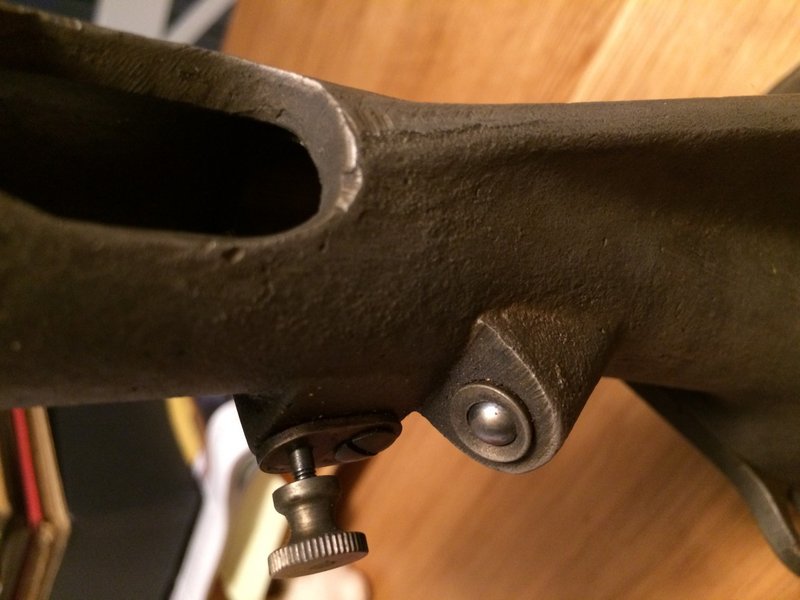

Bilder Teil 2

[gft]

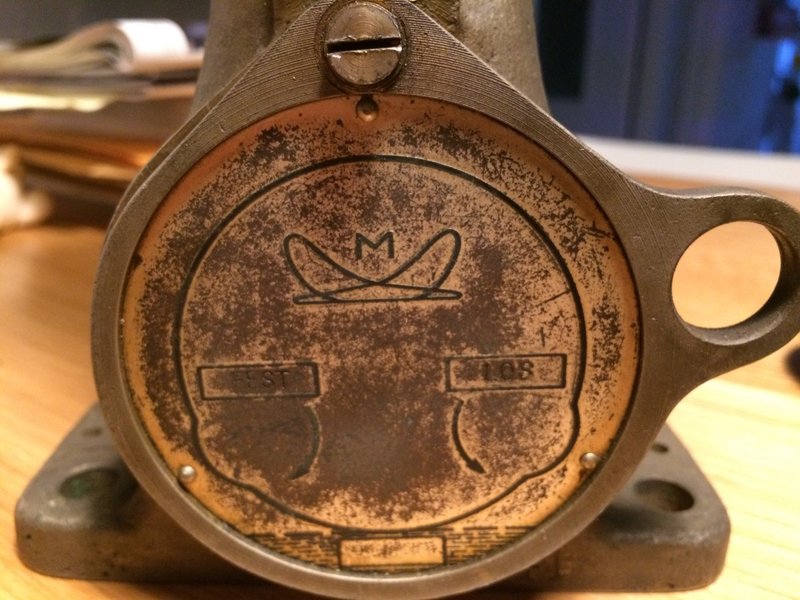

Ganz genau kenne ich dieses Gerät in all seinen Funktionen leider nicht, aber das Ding stammt von der Firma Maihak aus Hamburg, was an dem M und dem stilisierten Doppelindikatordiagram zu erkennen ist!

Es dürfte ein Zugapparat für die Indikatorschnüre sein, also eine Drehbewegung abgestimmt umgsetzt in eine hin und her Bewegung für ein oder zwei "Patentschnüre" zum drehen von Indikatortrommeln!

Indikatoren zeigen die Druckverhältnisse in Kolbenmaschinen im Verhältnis zur Kurbelwellenposition! Anwendung bei Kompressoren, Vacuummaschinen, Dampfmaschinen oder Verbrennungsmotoren, heute meist modern digital,...

Vielleicht hilft das ein wenig, auf die Sprünge zu helfen???!!!
Gruß, Dieter

[Grendel]

Ja, gft hat recht. Das ist es genau.

[Christian Rady]

Moin!

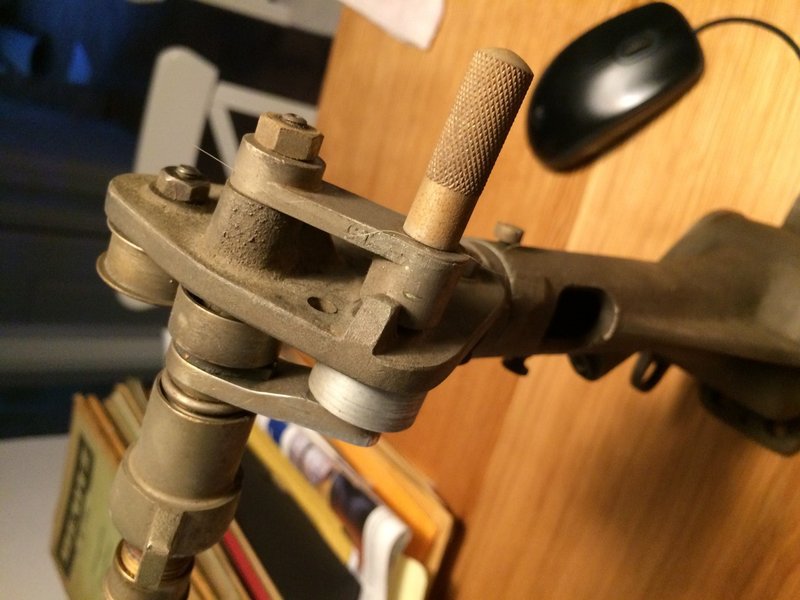

Alles richtig! Das ist der auskuppelbare Indikatorantrieb für den Maihak Stabfeder-Indikator Typ S. Erkennbar an den cylindrischen Leitrollen für das Stahlband, das bei hohen Drehzahlen statt der Schnur verwendet wurde.

Würdeste dich eventuell davon trennen können? Passt wunderbar in meine Sammlung! PN?

Grüße ausm Barnim!

Christian

[Exos]

Hallo Motorengemeinde,

Danke für die schnellen Infos. Ich bin immer wieder begeistert über die Hilfe aus dem Forum.

Christian Du bekommst ne PN.

Grüße
Manuel
