elektrische Frage Generator

[ackerschiene]

Hallo zusammen
Wenn ein Wechselstromgenerator (einphasig, 220 Volt) drei Schleifringe hat, kann man da mit hoher Wahrscheinlichkeit sagen, welcher Ring wofür da ist, also wo ich die Feldwicklung zum Aufmagnetisieren finden kann ?
Im Schaltkasten finde ich nur römische Ziffern von 1 aufwärts, einen Schaltplan gibt es nicht.
Ein Typenschild hat der Generator auch nicht.
Vielleicht weiß ja jemand was. Es ist der Breuer WG 3000 Generator.

Gruß, Uwe

[ackerschiene]

Kann mir denn vielleicht wenigstens jemand erklären, wieso der Generator drei Schleifringe hat ?
Er liefert nur 220 Volt, da dachte ich, es wäre mit zwei Kohlebürsten getan...

Gruß, Uwe

[Grendel]

Normal ist es mit zwei Schleifringen getan weil die DC an die Rotor liefern.
Diese Generatorsatz würde glaube Ich entwickelt für 220 Volt Generator und gleichzeitig auch als Batterieladegerät.
Kann es vielleicht sein das das Magnetische Feld in die Stator geformt wird und das die 220/48 Volt von die Schleifringen kommt?
In diesen Fall kann es sein das einer der Schleifringen der 0 ist und die andere zwei für resp. 220/48 Volt. Die lätzte kann natürlich auch 24 Volt sein oder sowas und wird dann via ein Gleichrichter an die Batteriën angeschlossen.

Hubert

[ackerschiene]

Danke dir.
Nein, zum Batterieladen ist der Gen. nicht geeignet, er hat nur zwei 220 V Steckdosen, nichts anderes.
Mir ist noch aufgefallen, dass der mittlere der drei Schleifringe kleiner ist, als die beiden anderen, ausserdem sind an allen Anschlüssen, die von den Kohlen kommen, solche kleinen Pakete aus mehreren viereckigen Plättchen (sehen etwa so aus: -I-I-I-I-) das könnten doch Gleichrichter sein, richtig ?

Also meinst Du, es könnte sein, dass die 220 V aus der Läuferwicklung kommen und der Stator das Erregerfeld liefert, richtig ?

Ich habe ja schon lange im Netz gesucht, es gibt aber nur Beispiele für Motoren, nicht für Generatoren (was ja wohl eigentlich das gleiche sein soll), wenn ich es richtig verstanden habe ist das dann eine Außenpolmaschine ? Auch viele alte E-Motoren haben drei Schleifringe, die sind dann aber für 380 Volt. Seltsam.

Gruß, Uwe

[Grendel]

Ja, das meine Ich. Es gibt Generatoren die so gebaut sind.
Mach doch einige Bilder, so das Ich das mal ansehen kann. Guck auch mal wo die Draden vom Steckdosen hin führen.

Grüß,

Hubert

[ackerschiene]

Du hast natürlich recht, Fotos sind besser:

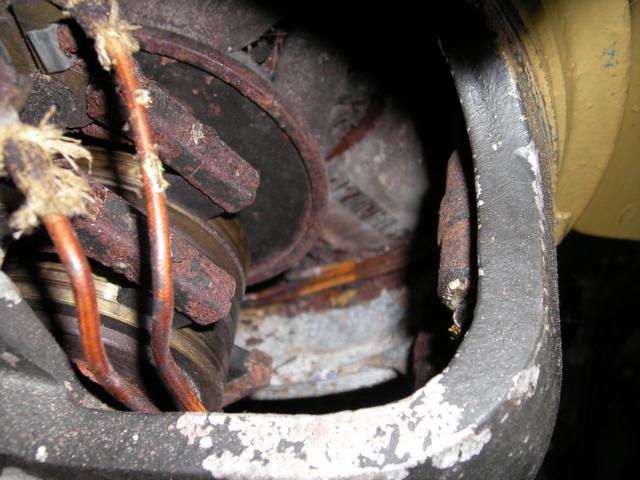

Die Schleifkohlen von rechts, der mittlere Schleifring ist doch genauso groß wie die anderen

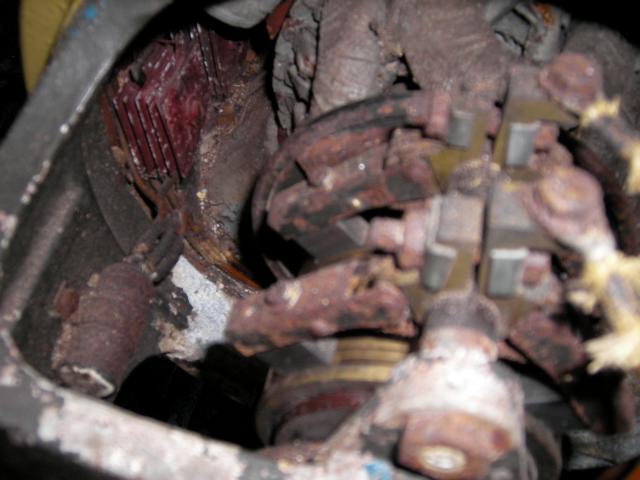

die Schleifkohlen, links das braunrote viereckige Teil ist vermutlich ein Gleichrichter, davor ein Kondensator ?

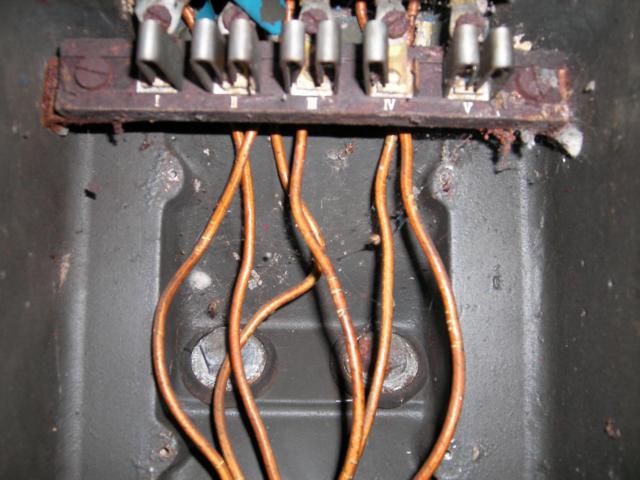

Anschlüsse vom Schaltkasten zum Generator, Bezeichnung I bis IV

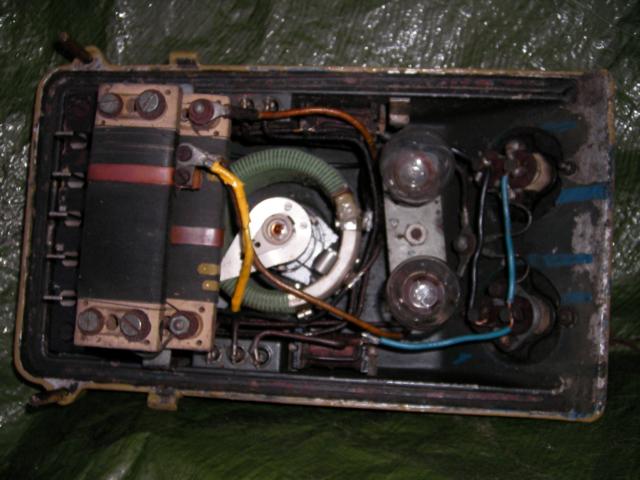

Rückseite des Schaltkastens, der Drehregler wurde offenbar schon mal ersetzt, zwei Glühlampen sollen irgendwie für die Erregung dienen, ich weiß nicht, wie.

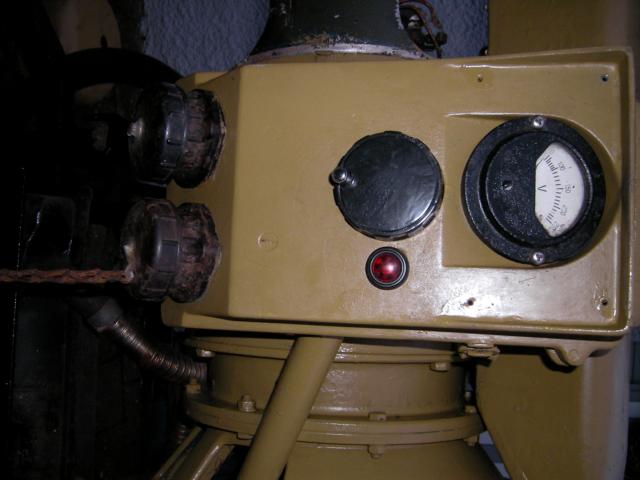

Der Schaltkasten


[ackerschiene]


und noch zwei Fotos von unten auf die Schleifkohlen, die sind alle drei offenbar gleich angeschlossen.

Gruß, Uwe


[ackerschiene]

oh, das waren zwie gleiche Fotos, dann noch diese hier:



[ackerschiene]

diese Vorrichtung mit dem braunroten "Gleichrichter" - wenn es einer ist und dem Kondensator davor - (wenn es einer ist), ist insgesamt drei Mal hinten im Gehäuse enthalten, je einmal für ein Kohlebürstenpaar.
Auf dem einen Foto von unten sieht man, dass einer der "Gleichrichter" ziemlich verrottet ist, das liegt an mehreren Mäusegenerationen, die seit etwa 1944 hinten im Gehäuse gelebt haben...

Danke und Gruß, Uwe

[Grendel]

Hallo Uwe,

Von die Bilder aus ist es schwierig zu sagen wie das genau functioniert.
Wenn Ich das so ansehe sieht das aus wie ein Generator mit ein Zweileiternetz.
Kannst du mal heraussuchen wo die Draden von die Steckdosen hin führen?
Woher hast du die Info das es ein Wechselstromgenerator ist? Bist du sicher? Könnte es auch Gleichstrom sein?

Beste Grüße,

Hubert
