Suche Schaltplan für EL 150 Generator 1,6KW

[wonwon91]

Hey!
Ich bin neu hier und seid 2 Wochen stolzer Besitzer von einem EL 150 mit Stromgenerator.
Hat zufällig jemand genau so ein Teil und vllt einen Schaltplan?
Google spuckt leider nix aus.
Habe auch schon die Firma FIMAG angeschrieben(die ja die dinger damals gebaut hatten) aber da bekomm ich gleich garkeine Antwort
Hoffe ihr könnt mir helfen

[öllappen]

moin , willkommen im forum . ich freue mich das du zu uns gestossen bist . leider habe ich nur normale barkas 65 und el 150 .viele grüsse von der nordseeinsel sylt , öllappen

[öllappen]

moin , von ebay wird ein konvolut anleitungen und schaltpläne für den fimag-barkas generator für 33 euro verkauft . versand kostenlos . viele grüsse von der nordseeinsel sylt ,öllappen

[Aerodriver]

Servus wonwon91 aus Regensburg!

Ich wünsche Dir einige interessante Stunden
beim Durchstöbern des Forums und lesen der
älteren und neueren Beiträge.
Technisch kann ich Dir leider auch nicht weiterhelfen.

Aerodriver

[Benny-Boxer]

klickst du hier hoffe ist das richtige dabei
MFG B-B

[wonwon91]

Vielen dank für die schnelle Antwort!
Habe soeben den Anbieter kontaktiert und hoffe das er es mir einzeln Verkauft. 30 € is mir doch zuviel für bisschen Papier
lg wonwon91

[papavonvitou]

Hallo wonwon91 ,

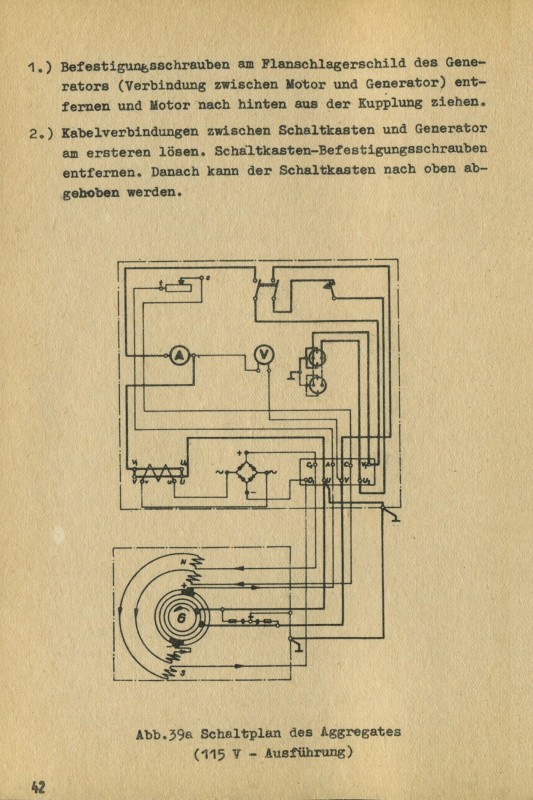

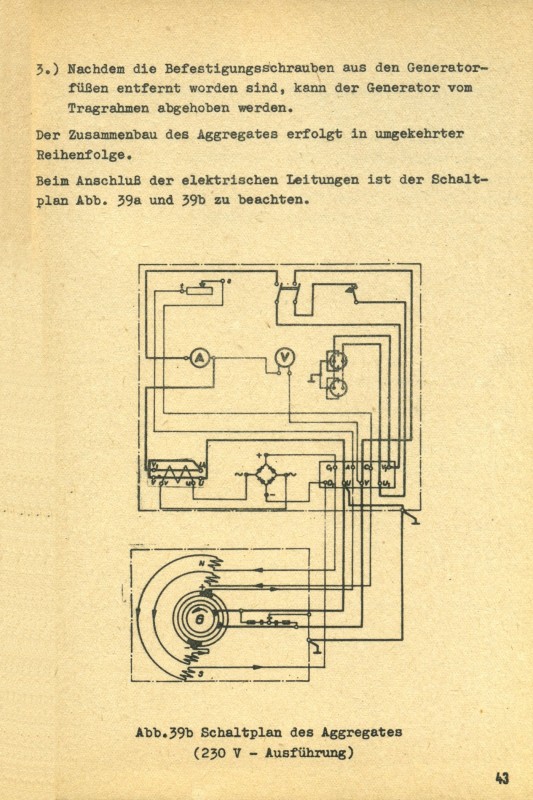

etwas spät aber ich hoffe dir konnte geholfen werden, wenn nicht siehe anhang.

Viele Grüße aus den Südharz
